孔板流量计安装标准与要求

时间:2024/6/4 17:09:26 点击次数:129

孔板流量计安装标准与要求

一、管道准备

1.1 检查管道是否清洁,无杂物堵塞。

1.2 确保管道内径与孔板直径相匹配,不得过小或过大。

1.3 确保管道长度适中,以满足孔板流量计安装要求。

孔板流量计安装示意图

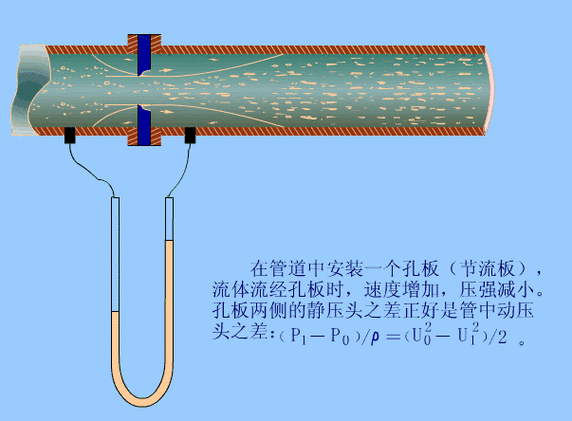

孔板流量计示意图

二、孔板方向

2.1 检查孔板是否具有正确的方向标志,如“流向”标志。

2.2 确保孔板安装在管道的正确方向上,以避免测量误差。

三、孔板对中

3.1 使用专业的对中工具,确保孔板与管道中心线对中。

3.2 避免孔板安装偏斜,导致流体偏流,影响测量精度。

四、垂直度

4.1 确保孔板安装位置保持一定的垂直度,以避免流体在孔板处形成涡流, 影响测量结果。

五、导压管敷设

5.1 导压管应按照制造商的推荐路径敷设,避免过度弯曲和急转弯。

5.2 导压管应固定牢固,防止松动或移动。

六、严密性

6.1 确保孔板流量计的所有连接处都经过严格密封,防止气体或杂质进入 测量系统。

6.2 在导压管连接处使用合格的密封材料,如O型圈、密封胶等。

七、导压管材质

7.1 根据测量介质选择合适的导压管材质,如不锈钢、聚四氟乙烯等。

7.2 确保导压管内壁光滑,无毛刺或凸起物,以减少流体阻力。

八、导压管敷设

8.1 导压管应平直敷设,避免弯曲或扭曲,以保证流体流动顺畅。

8.2 导压管应有一定的倾斜角度,以避免冷凝水积聚在导压管内。

九、取压口位置

9.1 取压口位置应选择在管道轴线的上半部,以避免涡流和杂质影响测量 结果。

9.2 取压口不应设置在管道的弯曲部位或支管连接处。

十、调试与验收

10.1 在安装完成后,对孔板流量计进行调试和校准,以确保其正常运行和 测量精度。

10.2 验收时,应按照相关标准和规定进行测试和验证,确保孔板流量计满 足使用要求和质量标准。
