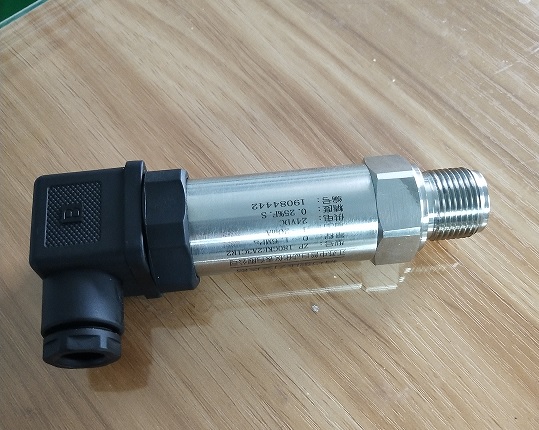

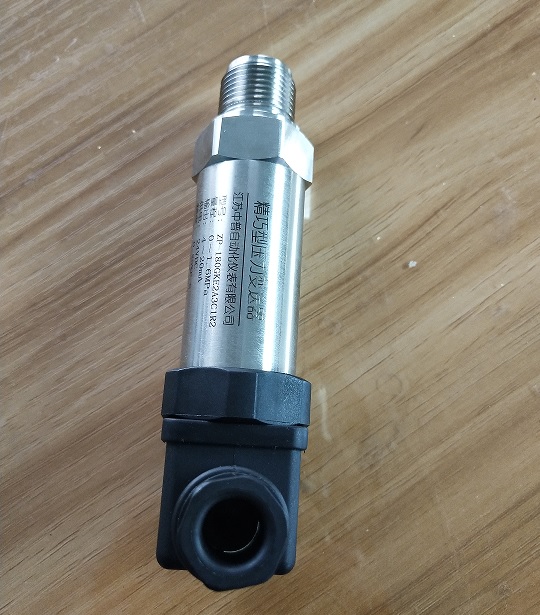

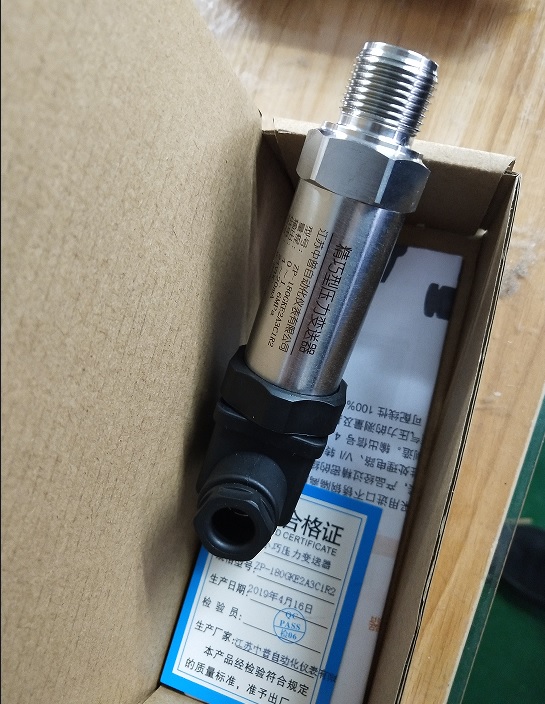

精巧型压力变送器技术与应用
一、定义与核心技术
精巧型压力变送器是专为空间受限场景设计的微型化压力测量设备，其核心功能在于将液体、气体等介质的压力信号转换为标准电信号（如4~20mA），同时具备高精度与抗干扰能力。关键技术包括：
- 结构微型化
江苏中普产品采用基座-壳体-四芯插件的三级密封结构，通过螺纹连接与密封隔垫设计，有效隔离外界干扰，保证压敏元件稳定工作。 - 传感器技术
主流产品采用扩散硅或陶瓷压阻传感器，配合温度补偿技术实现±0.1%~0.5%FS的高精度测量，其中单晶硅谐振式传感器长期稳定性可达±0.1%FS/年。 - 信号处理
集成式放大电路实现信号零点和增益自动校准，支持HART协议通信，如GPJ系列通过霍斯曼接头实现快速信号传输。
二、技术参数对比
| 型号/参数 | 量程范围 | 精度等级 | 工作温度 | 输出信号 | 防护等级 |
|---|---|---|---|---|---|
| GPJ系列 | 0~60MPa | 0.5%FS | -20~85℃ | 4~20mA | IP54 |
| KO空压机款 | 0~200MPa | 0.25%FS | 未明确 | 标准工业信号 | IP66 |
| DBS316系列 | 0-100Pa~40MPa | 0.5%FS | -10~70℃ | 4~20mA | IP54 |
三、典型应用场景
- 工业自动化
空压机压力监测（如KO型号）、管道压力监控，适用于M20×1.5螺纹安装的紧凑空间。 - 特殊环境
石油化工腐蚀介质测量采用316L不锈钢外壳，配合密封隔垫实现IP67防护17。 - 精密控制
智能建筑空调系统采用0.1%FS高精度型号，通过HART协议接入楼宇自控系统36。
四、选型要点
- 介质兼容性
腐蚀性介质需选用陶瓷传感器+哈氏合金膜片组合，如江苏中普产品采用扩散硅传感器实现酸碱介质兼容。 - 安装空间
直径≤50mm的场合优先选择霍斯曼接头设计，如ZP-GPJ系列外径仅Φ33mm。 - 信号配置
长距离传输优选两线制4~20mA输出，复杂控制系统需配置HART协议版本。
