产品展示

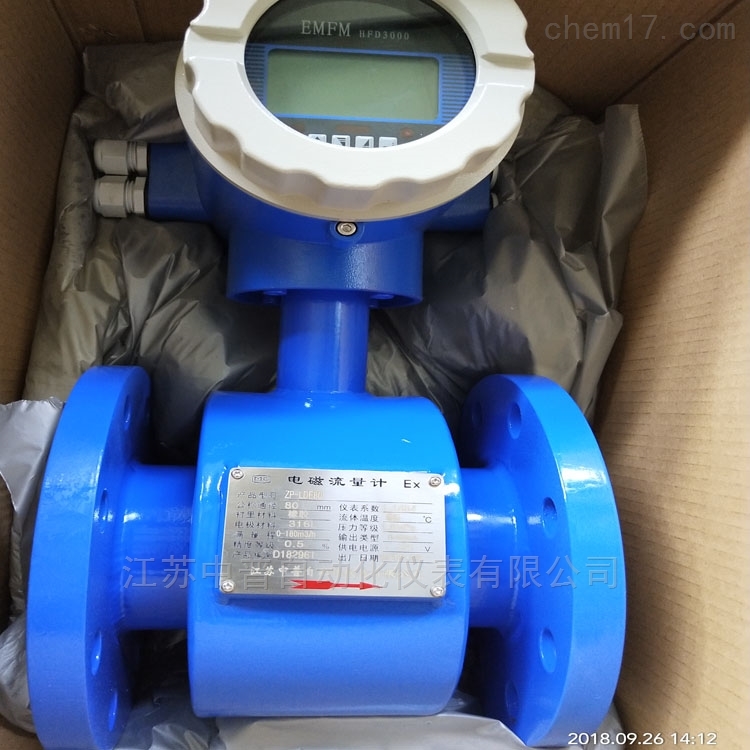

Product display型号:ZP-LDE
产品时间:2020/4/30 15:29:55
简要描述:
高精准电磁流量计是高精度、高可靠性和使用寿命长的流量仪表,所以在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究,我们自行设计了一套国内目前Z**的,专用于电磁流量计的生产设备和流量实流标定装置,从而在软件和硬件上都能切实保证产品长期的高质量。
ZP-LDE高精准电磁流量计是高精度、高可靠和使用寿命长的流量仪表,所以在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究,我们还设计了一套国内目前的,专用于的生产设备和流量实流标定装置,从而在软件和硬件上都能切实保证产品长期的高质量。
ZP-LDE高精准电磁流量计特别设计了带背光宽温的中文液晶显示器,功能齐全实用、显示直观、操作使用方便,可以减少其他英文菜单所带来的不便。另外我们*设计4-6多电极结构,进一步保证了测量精度并且任何时候无需接地环,减轻了仪表体积和安装维护的麻烦。
智能电磁流量计性能特点:
◆测量精度不受流体密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。
◆测量管道内无阻流件,因此没有附加的压力损失;测量管道内无可动部件,因此传感器寿命极长。
◆由于感应电压信号是在整个充满磁场的空间中形成的,是管道载面上的平均值,因此传感器所需的直管段较短,长度为5倍的管道直径。
◆传感器部分只有内衬和电极与被测液体接触,只要合理选择电极和内衬材料,即可耐腐蚀和耐磨损。
◆LDE转换器采用国际的单片机(MCU)和表面贴装技术(SMT),性能可靠,精度高,功耗低,零点稳定,参数设定方便。点击中文显示LCD,显示累积流量,瞬时流量、流速、流量百分比等。
◆双向测量系统,可测正向流量、反向流量。采用特殊的生产工艺和**材料,确保产品的性能在长时候内保持稳定。
如何正确选型:
仪表的选型是仪表应用中非常重要的工作,有关资料表明,仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的,请特别注意。
◆收集数据
1.被测流体成份
2.zui大流量、zui小流量
3.zui高工作压力
4.zui高温度、zui低温度
◆被测流体必须具备一定的导电性,导电率>5μS/CM zui大流量和zui小流量必须符合下表中的数
口径mm |
流量范围m3/h |
口径mm |
流量范围m3/h |
φ15 |
0.0636~6.36 |
φ450 |
57.23~5722.65 |
φ20 |
0.11~11.30 |
φ500 |
70.65~7065.00 |
φ25 |
0.18~17.66 |
φ600 |
101.74~10173.6 |
φ40 |
0.45~45.22 |
φ700 |
138.47~13847.4 |
φ50 |
0.71~70.65 |
φ800 |
180.86~18086.4 |
φ65 |
1.19~119.4 |
φ900 |
228.91~22890.6 |
φ80 |
1.81~180.86 |
φ1000 |
406.94~40694.4 |
φ100 |
2.83~282.60 |
φ1200 |
553.90~55389.6 |
φ150 |
6.36~635.85 |
φ1600 |
723.46~72345.6 |
φ200 |
11.3~1130.4 |
φ1800 |
915.62~91562.4 |
φ250 |
17.66~1762.5. |
φ2000 |
1130.4~113040.00 |
φ300 |
25.43~2543.40 |
φ2200 |
1367.78~136778.4 |
φ350 |
34.62~3461.85 |
φ2400 |
1627.78~162777.6 |
φ400 |
45.22~4521.6 |
φ2600 |
1910.38~191037.6 |
智能电磁流量计型谱
型号 |
口径 |
|
||||
ZP-LDE |
15~2600 |
|||||
|
|
代号 |
电极材料 |
|
||
K1 |
316L |
|||||
K2 |
HB |
|||||
K3 |
HC |
|||||
K4 |
钛 |
|||||
K5 |
钽 |
|||||
K6 |
铂合金 |
|||||
K7 |
不锈钢涂覆碳化钨 |
|||||
|
代号 |
内衬材料 |
|
|||
C1 |
聚四氟乙烯(F4) |
|||||
C2 |
聚全氟乙丙烯(F46) |
|||||
C3 |
聚氟合乙烯(FS) |
|||||
C4 |
聚录丁橡胶 |
|||||
C5 |
聚氨脂橡胶 |
|||||
|
代号 |
功能 |
||||
E1 |
0.3级 |
|||||
E2 |
0.5级 |
|||||
E3 |
1级 |
|||||
F1 |
4-20Madc,负载≤750Ω |
|||||
F2 |
0-3khz,5v有源,可变脉宽,输出高端有效频率 |
|||||
F3 |
RS485接口 |
|||||
T1 |
常温型 |
|||||
T2 |
高温型 |
|||||
T3 |
超高温型 |
|||||
P1 |
1.0MPa |
|||||
P2 |
1.6MPa |
|||||
P3 |
4.0MPa |
|||||
P4 |
16MPa |
|||||
D1 |
220VAC±10% |
|||||
D2 |
24VDC±10% |
|||||
J1 |
一体型结构 |
|||||
J2 |
分体型结构 |
|||||
J3 |
防爆一体型结构
|
◆实际zui高工作压力必须小于流量计的额定工作压力。
◆zui高工作温度和zui低温度必须符合流量计规定的温度要求。
◆确定是否有负压情况存在。
您可以根据上表中的流量选择相应的,若所选择的的内径与现在工艺管道的内径不符,应进行缩管或扩管。
◆若管道进行缩管,应考虑由于缩管引起的压力损失是否会影响工艺流程。
◆从产品价格考虑,可以选择较小口径的,相对减少投资。
◆测洁净水时,经济流速时1.5-3m/s,测易结晶的溶液时,应适当地提高流速,3-4m/s为宜,起到自清扫,防止粘附沉积等作用;测矿浆等磨◆耗性流体时,应适当降低流速,1.0-2m/s为宜,以降低对内衬和电极地磨损。实际应用很少超过7m/s,超过10m/s则更为罕见。
