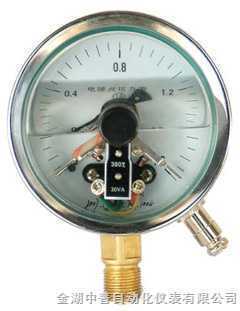

电接点电阻远传压力表

型号：YNTZ－－150

产品时间：2020/4/30 15:26:47

简要描述：

型号：YNTZ--150 产品结构原理：产品应用：耐震电阻远传压力表适用于测量对钢及铜合金不起腐蚀作用的液体、蒸汽和气体等介质有震动的压力。因为在仪表内部设置一滑线电阻式发送器故可把被测值以电量值传至远离测量点的二次仪表上，以实现集中检测和远距离控制。此外，本仪表并能就地指示压力，以便于现场工艺检查。

使用环境条件：-40～60℃，相对湿度不大于85%，且震动和被测（控）介质的急剧脉动应对仪表正常工作无明显影响。温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4%/10℃。

详细介绍
主要技术指标
精确度等级：1.5
发送器起始电阻值：3～20Ω
发送器满度电阻值：340～400Ω
发送器接线端①②外加电压不大于6V
滑线电阻式发送器接线图

使用环境条件：-40～60℃，相对湿度不大于85%，且震动和被测（控）介质的急剧脉动应对仪表正常工作无明显影响。
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4%/10℃。
重量：1.2kg

结构原理
本仪表由一个弹簧管压力表和一个滑线电阻式发送器等的组成。
仪表机械部份的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂（电刷）也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值得变化变换为电阻值的变化，而传至二次仪表上，指示出一相应的读数值。同时，一次仪表也指示相应的压力值。

测量范围
测量范围 MPa
0～0.1;0～0.16;0～0.25;0～0.4;0～0.6;
0～1;0～1.6;0～2.5;0～4;0～6;
0～10;0～16;0～25;0～40;0～60
-0.1～0;-0.1～0.06;-0.1～0.15;-0.1～0.3;
-0.1～0.5;-0.1～0.9;-0.1～1.5;-0.1～2.4

电接点电阻远传压力表
