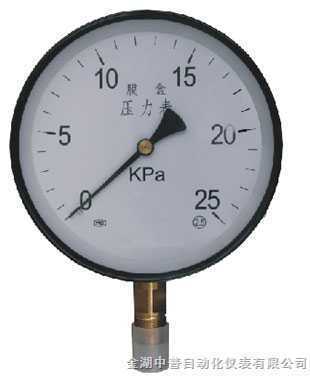

膜盒压力表

型号:YE-100、150

产品时间:2020/4/30 15:33:02

简要描述:

膜盒压力表适用于测量对铜合金不起腐蚀作用,无爆炸危险的微压和负压。气体**应用于锅炉通风和气体管道等设备上,本仪表可以就地安装并现场指示。

详细介绍



膜盒压力表适用于测量对铜合金不起腐蚀作用,无爆炸危险的微压和负压。气体**应用于锅炉通风和气体管道等设备上,本仪表可以就地安装并现场指示。

<p class="style=" color:"="" align="left">

型号

精度等级

测量范围 pa

结构特点

接头螺纹

YE-60
YE-100
YE-150

2.5

正压 0--160 250 400
600 1000 1600 2500
4000 6000
10000 16000 25000
40000
负压 -160-0 同正压
正负压 -80--80 -120--120
-200--200 -300--300
-500--500 -800--800
-1200--1200 -2000--2000
-3000--3000 -5000--5000
-8000--8000 12000--12000
(0-8000 -8000--0-20000-20000 限微压表用 )

径向

M14×1.5
M20×1.5



YE-60ZT
YE-100ZT
YE-150ZT

轴向带前边

M14×1.5
M20×1.5



YEJ-101
YEJ-111
YEJ-121

矩形



外向尺寸

80×160×200mm
80×160×200mm

   结构原理

    仪表由测量系统(包括接头,波纹膜盒等),传动机构(包括拔杆机构,齿轮传动机构),指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。
仪表的工作原理是基于波纹膜盒在被测介质的压力作用下,其自由端产生相应的弹性变形,再经拔杆一齿轮传动机构的传动并予放大,由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。




  YE-100外形尺寸



  YE-150外形尺寸
