本产品采用的标准与国际电工委员会IEC227（1979）标准的规定相*。
型号及名称：
AVP 铜芯聚氯乙烯绝缘屏蔽电线
AVP-105 铜芯耐热105oC聚氯乙烯绝缘屏蔽电线
RVP 铜芯聚氯乙烯绝缘屏蔽软电线
RVP-105 铜芯耐热105oC聚氯乙烯绝缘屏蔽软电线
RVVP 铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电线
RVVP1 铜芯聚氯乙烯绝缘缠绕屏蔽聚氯乙烯护套软电线

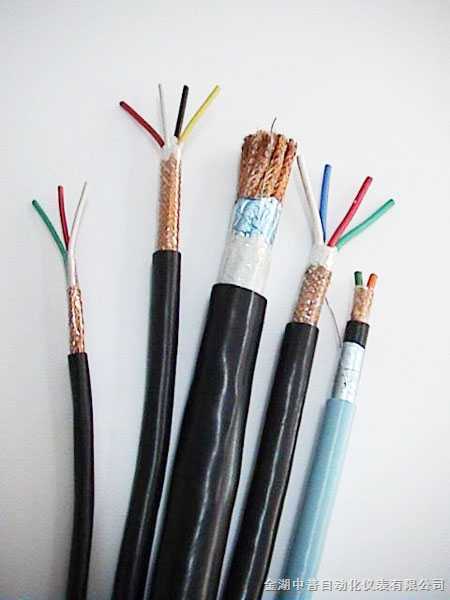

结构：
铜导体 PVC绝缘 铜丝编织或绕包屏蔽 PVC护套
P型铜丝编织屏蔽，P1型缠绕屏蔽
规格及参考数据：
AVP AVP－105 300/300V
| 标称截面 （mm2） | 线芯结构 根数/直径 （mm） | 电线参考数据 | ||
| zui大外径（mm） | 重量 （kg/km） | 20oC时导体电阻 （Ω/km）不大于 | ||
| 0.06 | 1/0.30 | 1.5 | 3.9 | 261.2 |
| 0.08 | 1/0.32 | 1.6 | 4.1 | 225.2 |
| 0.12 | 1/0.40 | 1.7 | 4.6 | 144.1 |
| 0.20 | 1/0.50 | 2.0 | 7.3 | 92.3 |
| 0.30 | 1/0.60 | 2.1 | 8.8 | 64.1 |
| 0.40 | 1/0.70 | 2.2 | 10.0 | 47.1 |
RVP RVP-105 300/300V
| 标称截面 （mm2） | 线芯结构 根数/直径 （mm） | 电线参考数据 | ||
| zui大外径（mm） | 重量 （kg/km） | 20oC时导体电阻 （Ω/km）不大于 | ||
| 0.035 | 7/0.08 | 1.5 | 3.0 | 572 |
| 0.06 | 7/0.10 | 1.6 | 3.4 | 366 |
| 0.08 | 7/0.12 | 1.8 | 4.8 | 247 |
| 0.12 | 7/0.15 | 1.9 | 5.5 | 158 |
| 0.20 | 12/0.15 | 2.1 | 8.3 | 92.3 |
| 0.30 | 16/0.15 | 2.4 | 10.5 | 69.2 |
| 0.40 | 23/0.15 | 2.8 | 15.9 | 48.2 |
| 0.50 | 16/0.20 | 2.9 | 16.8 | 39.0 |
| 0.75 | 24/0.20 | 3.1 | 20.9 | 26.0 |
| 1.0 | 32/0.20 | 3.5 | 26.5 | 19.5 |
| 1.5 | 30/0.25 | 3.9 | 32.4 | 13.3 |
| 2.5 | 49/0.25 | 4.5 | 48.2 | 7.98 |
| 2×0.08 | 2×7/0.12 | 3.5 | 12.4 | 247 |
| 2×0.12 | 2×7/0.15 | 3.7 | 13.9 | 158 |
| 2×0.20 | 2×12/0.15 | 4.0 | 21.0 | 92.3 |
| 2×0.30 | 2×16/0.15 | 4.8 | 34.1 | 69.2 |
| 2×0.40 | 2×23/0.15 | 5.2 | 40.5 | 48.2 |
| 2×0.50 | 2×16/0.20 | 5.4 | 42.4 | 39.0 |
| 2×0.75 | 2×24/0.20 | 5.8 | 52.1 | 26.0 |
| 2×1.0 | 2×32/0.20 | 6.6 | 65.3 | 19.5 |
| 2×1.5 | 2×30/0.25 | 7.2 | 79.4 | 13.3 |
RVP RVP-105 300/300V 二芯椭圆型
| 标称截面 芯×（mm2） | 线芯结构 芯×根/直径 （mm） | 电线参考数据 | ||
| zui大外径（mm） | 重量 （kg/km） | 20oC时导体电阻 （Ω/km）不大于 | ||
| 2×0.08 | 2×7/0.12 | 2.1×3.5 | 8.8 | 247 |
| 2×0.12 | 2×7/0.15 | 2.2×3.7 | 10.0 | 158 |
| 2×0.20 | 2×12/0.15 | 2.4×4.0 | 14.7 | 92.3 |
| 2×0.30 | 2×16/0.15 | 2.7×4.8 | 19.7 | 69.2 |
| 2×0.40 | 2×23/0.15 | 3.1×5.2 | 28.1 | 48.2 |
| 2×0.50 | 2×16/0.20 | 3.5×5.4 | 29.9 | 39.0 |
| 2×0.75 | 2×24/0.20 | 3.4×5.8 | 37.5 | 26.0 |
| 2×1.00 | 2×32/0.20 | 3.8×6.6 | 48.6 | 19.5 |
| 2×1.50 | 2×30/0.25 | 4.1×7.2 | 59.9 | 13.3 |
RVVP 一芯 300/300V
| 标称截面 （mm2） | 线芯结构 根数/直径 （mm） | 电线参考数据 | ||
| zui大外径（mm） | 重量 （kg/km） | 20oC时导体电阻 （Ω/km）不大于 | ||
| 0.035 | 7/0.08 | 2.4 | 6.7 | 572 |
| 0.06 | 7/0.10 | 2.5 | 7.1 | 366 |
| 0.08 | 7/0.12 | 2.7 | 9.2 | 247 |
| 0.12 | 7/0.15 | 2.8 | 10.1 | 158 |
| 0.20 | 12/0.15 | 3.0 | 13.1 | 92.3 |
| 0.30 | 16/0.15 | 3.3 | 16.0 | 69.2 |
| 0.40 | 23/0.15 | 3.5 | 22.4 | 48.2 |
| 0.50 | 16/0.20 | 3.6 | 23.5 | 39.0 |
| 0.75 | 24/0.20 | 3.8 | 28.2 | 26.0 |
| 1.0 | 32/0.20 | 4.6 | 39.2 | 19.5 |
| 1.5 | 30/0.25 | 4.9 | 45.8 | 13.3 |
| 2.5 | 40/0.25 | 5.8 | 64.4 | 7.98 |
| 0.035 | 7/0.08 | 2.1 | 6.1 | 572 |
| 0.06 | 7/0.10 | 2.2 | 6.6 | 366 |
| 0.08 | 7/0.12 | 2.5 | 8.4 | 247 |
| 0.12 | 7/0.15 | 2.6 | 9.3 | 158 |
| 0.20 | 12/0.15 | 2.8 | 11.5 | 92.3 |
| 0.30 | 16/0.15 | 3.1 | 14.4 | 69.2 |
| 0.40 | 23/0.15 | 3.2 | 19.5 | 48.2 |
| 0.50 | 16/0.20 | 3.3 | 20.5 | 39.0 |
| 0.75 | 24/0.20 | 3.6 | 24.9 | 26.0 |
| 1.0 | 32/0.20 | 4.0 | 35.2 | 19.5 |
| 1.5 | 30/0.25 | 4.7 | 42.0 | 13.3 |
| 2.5 | 49/0.25 | 5.5 | 59.8 | 7.98 |
RVVP RVVP1 300/300V 二芯椭圆型
| 标称截面 芯×（mm2） | 线芯结构 芯×根/直径 （mm） | 电线参考数据 | ||
| zui大外径（mm） | 重量 （kg/km） | 20oC时导体电阻 （Ω/km）不大于 | ||
| 2×0.08 | 2×7/0.12 | 2.1×3.5 | 8.8 | 247 |
| 2×0.12 | 2×7/0.15 | 2.2×3.7 | 10.0 | 158 |
| 2×0.20 | 2×12/0.15 | 2.4×4.0 | 14.7 | 92.3 |
| 2×0.30 | 2×16/0.15 | 2.7×4.8 | 19.7 | 69.2 |
| 2×0.40 | 2×23/0.15 | 3.1×5.2 | 28.1 | 48.2 |
| 2×0.50 | 2×16/0.20 | 3.5×5.4 | 29.9 | 39.0 |
| 2×0.75 | 2×24/0.20 | 3.4×5.8 | 37.5 | 26.0 |
| 2×1.00 | 2×32/0.20 | 3.8×6.6 | 48.6 | 19.5 |
| 2×1.50 | 2×30/0.25 | 4.1×7.2 | 59.9 | 13.3 |
RVVP RVVP1 300/300V 二芯
| 标称截面 芯×（mm2） | 线芯结构 芯×根/直径 （mm） | 电线参考数据 | ||
| zui大外径（mm） | 重量 （kg/km） | 20oC时导体电阻 （Ω/km）不大于 | ||
| 2×0.08 | 2×7/0.12 | 4.3 | 22.8 | 247 |
| 2×0.12 | 2×7/0.15 | 5.0 | 25.4 | 158 |
| 2×0.20 | 2×12/0.15 | 5.4 | 33.2 | 92.3 |
| 2×0.30 | 2×16/0.15 | 6.2 | 49.3 | 69.2 |
| 2×0.40 | 2×23/0.15 | 6.6 | 57.0 | 48.2 |
| 2×0.50 | 2×16/0.20 | 6.8 | 59.2 | 39.0 |
| 2×0.75 | 2×24/0.20 | 7.2 | 70.7 | 26.0 |
| 2×1.0 | 2×32/0.20 | 8.0 | 86.7 | 19.5 |
| 2×1.5 | 2×30/.25 | 9.0 | 110.4 | 13.3 |
RVVP RVVP1 300/300V 三芯
| 标称截面 芯×（mm2） | 线芯结构 芯×根/直径 （mm） | 电线参考数据 | ||
| zui大外径（mm） | 重量 （kg/km） | 20oC时导体电阻 （Ω/km）不大于 | ||
| 3×0.12 | 3×7/0.15 | 5.2 | 26.2 | 158 |
| 3×0.20 | 3×12/0.15 | 6.0 | 38.6 | 92.3 |
| 3×0.30 | 3×16/0.15 | 6.6 | 48.6 | 69.2 |
| 3×0.40 | 3×23/0.15 | 6.8 | 56.7 | 48.2 |
| 3×0.50 | 3×16/0.20 | 7.0 | 60.7 | 39.0 |
| 3×0.75 | 3×24/0.20 | 7.6 | 73.6 | 26.0 |
| 3×1.0 | 3×32/0.20 | 8.8 | 100 | 19.5 |
| 3×1.5 | 3×30/0.25 | 9.8 | 131 | 13.3 |
RVVP RVVP1 300/300V 四芯～六芯
| 标称截面 芯×（mm2） | 线芯结构 芯×根/直径 （mm） | 电线参考数据 | ||
| zui大外径（mm） | 重量 （kg/km） | 20oC时导体电阻 （Ω/km）不大于 | ||
| 4×0.12 | 4×7/0.15 | 6.0 | 35.2 | 158.0 |
| 4×0.20 | 4×12/0.15 | 6.2 | 45.9 | 92.3 |
| 4×0.30 | 4×16/0.15 | 7.0 | 57.5 | 69.2 |
| 4×0.40 | 4×23/0.15 | 7.4 | 67.9 | 48.2 |
| 5×0.12 | 5×7/0.15 | 6.2 | 40.5 | 158.0 |
| 5×0.20 | 5×12/0.15 | 6.6 | 52.7 | 92.3 |
| 5×0.30 | 5×16/0.15 | 7.6 | 66.6 | 69.2 |
| 5×0.40 | 5×23/0.15 | 8.0 | 78.8 | 48.2 |
| 6×0.12 | 6×7/0.15 | 6.6 | 39.7 | 158.0 |
| 6×0.20 | 6×12/0.15 | 7.2 | 59.6 | 92.3 |
| 6×0.30 | 6×12/0.15 | 8.0 | 76.6 | 69.2 |
| 6×0.40 | 6×23/0.15 | 9.0 | 98.3 | 48.2 |
RVVP RVVP1 300/300V 七芯～十二芯
| 标称截面 芯×（mm2） | 线芯结构 芯×根/直径 （mm） | 电线参考数据 | ||
| zui大外径（mm） | 重量 （kg/km） | 20oC时导体电阻 （Ω/km）不大于 | ||
| 7×0.12 | 7×7/0.15 | 6.6 | 48.5 | 158.0 |
| 7×0.20 | 7×12/0.15 | 7.2 | 64.2 | 92.3 |
| 7×0.30 | 7×16/0.15 | 8.0 | 82.3 | 69.2 |
| 7×0.40 | 7×23/0.15 | 9.0 | 106.0 | 48.2 |
| 10×0.12 | 10×7/0.15 | 8.0 | 65.3 | 158.0 |
| 10×0.20 | 10×12/0.15 | 9.0 | 94.3 | 92.3 |
| 10×0.30 | 10×16/0.15? | 10.5 | 132.0 | 69.2 |
| 10×0.40 | 10×23/0.15 | 11.5 | 157.0 | 48.2 |
| 12×0.12 | 12×7/0.15 | 8.2 | 72.4 | 158.0 |
| 12×0.20 | 12×12/0.15 | 9.2 | 105 | 92.3 |
| 12×0.30 | 12×16/0.15 | 11.0 | 147 | 69.2 |
| 12×0.40 | 12×23/0.15 | 11.5 | 175 | 48.2 |
RVVP RVVP1 300/300V 十四芯～十九芯
| 标称截面 芯×（mm2） | 线芯结构 芯×根/直径 （mm） | 电线参考数据 | ||
| zui大外径（mm） | 重量 （kg/km） | 20oC时导体电阻 （Ω/km）不大于 | ||
| 14×0.12 | 14×7/0.15 | 9.0 | 87.6 | 158.0 |
| 14×0.20 | 14×12/0.15 | 10.0 | 127.0 | 92.3 |
| 14×0.30 | 14×16/0.15 | 11.5 | 162.0 | 69.2 |
| 14×0.40 | 14×23/0.15 | 12.0 | 197.0 | 48.2 |
| 16×0.12 | 16×7/0.15 | 9.4 | 96.3 | 158.0 |
| 16×0.20 | 16×12/0.15 | 10.5 | 139 | 92.3 |
| 16×0.30 | 16×16/0.15 | 12.0 | 180 | 69.2 |
| 16×0.40 | 16×23/0.15 | 12.5 | 216 | 48.2 |
| 19×0.12 | 19×7/0.15 | 10.0 | 117 | 158.0 |
| 19×0.20 | 19×12/0.15 | 11.0 | 157 | 92.3 |
| 19×0.30 | 19×16/0.15 | 12.5 | 203 | 69.2 |
| 19×0.40 | 19×23/0.15 | 13.5 | 257 | 48.2 |
RVVP RVVP1 300/300V 二十四芯
| 标称截面 芯×（mm2） | 线芯结构 芯×根/直径 （mm） | 电线参考数据 | ||
| zui大外径（mm） | 重量 （kg/km） | 20oC时导体电阻 （Ω/km）不大于 | ||
| 24×0.12 | 24×7/0.15 | 11.5 | 142 | 158.9 |
| 24×0.20 | 24×12/0.15 | 12.5 | 191 | 92.3 |
| 24×0.30 | 24×16/0.15 | 14.5 | 199 | 69.2 |
| 24×0.40 | 24×23/0.15 | 15.5 | 317 | 48.2 |
主要技术性能：
电线绝缘线芯应根据绝缘厚度在20±5oC水温下，经受交流50HZ电压试验，见下表：
| 绝缘厚度（mm） | 电压施压时间（min） | 电压试验值（V） |
| 0.4以下 | 1 | 1500 |
| 0.4～0.6 | 5 | 1500 |
| 0.6以下 | 5 | 2000 |
电线具有优良的电气绝缘性能，物理机械性能和不延燃性能：
标称截面0.12mm2及以下各种型号的单芯电线，其编织（或缠绕）密度应不小于60％，其他电线应不小于80％。
导电线芯中的铜单线可以镀锡。
RVVP和RVVP1型电线在护套表面应有电线型号和制造厂的厂名标记。
交货长度：
电线交货长度成圈为100m,成盘不小于100m.
允许长度不小于10m的短线段交货，其数量应不超过交货总长度的10％。
根据双方协议允许任何长度交货。
长度计量采用计米器，误差应不超过±0.5％
