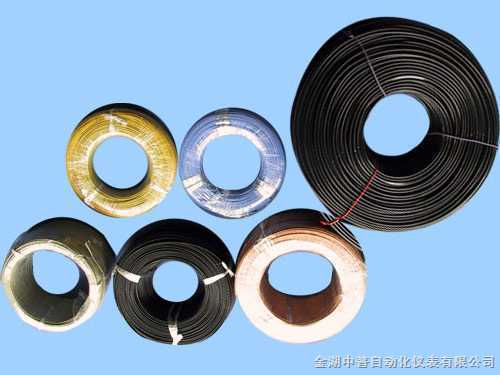

热电偶补偿导线、电缆

标准：
本产品技术指标符合IEC584-3、GB4985-85标准。

用途：
补偿导线、补偿电缆与热电偶配套，用于电力、冶金、石油、化工、轻纺等厂矿及科研部门中的温度测量和控制系统。
该补尝线缆敷设方便简单，具有防潮耐火、耐酸碱、耐高温、耐老化等特点，屏蔽可以防止外界干扰。

使用温度：

耐火、耐温型	FF-GS	-40℃～+250℃
耐火、耐高温	HF4B-GS	-40℃～+380℃
普通型?	?	-20℃～+100℃

型号、名称、规格的表示方法：
本产品适用分度号为：S、R、B、K、E、J、T 和 EA 型热电偶配用的补偿导线。

补偿导线、补偿电缆					配用热电偶
型号	补偿合金线		绝缘层着色		分度号	名称
型号	正极	负极	正极	负极	分度号	名称
BC	铜	铜	红	黄	B	铂铑30-铂铑6
SC	铜	铜镍	红	绿	S	铂铑10-铂
KC	铜	康铜	红	蓝	K	镍铬-镍硅
KX	镍铬	镍硅	红	黑	K	镍铬-镍硅
EX	镍铬	铜镍	红	棕	E	镍铬-铜镍
JX	铁	铜镍	红	紫	J	铁-铜镍
TX	铜	铜镍	红	白	T	铜-铜镍
NX	镍铬硅	镍硅	红	灰	N	镍铬硅-镍硅
NC	铁	铜镍	红	橙	N	镍铬硅-镍硅
1.配用K型热电偶2x1.5mm2 补偿导线（屏蔽）			例:（1）耐火耐高温型表示式 KX-HF4BP-GS 2x1.5mm2 （2）耐火耐温型表示式 EX-FF-GS 2x2.5mm2 （3）普通型表示式 KC-GV2P-GS 2x1.5mm2
2、配用E型热电偶4对2x1.5mm2 补偿电缆（屏蔽）			例:（1）耐火耐高温型表示式 KX-HF4BP-GS 4x2x1.5mm2 （2）耐火耐温型表示式 EX-FPF-GS 4x2x2.5mm2 （3）普通型表示式 EX-GV2P-GS 4x2x1.5mm2

补偿线缆参数

导线分度号		导线线芯				配用热电偶型号
导线分度号		正极		负极		配用热电偶型号
新	旧	材料	着色	材料	着色	IEC NEW（新）	IEC NEW（旧）
C	LB	铜	红	铜镍	绿	S（铂铑10-铂）	LB-3
BC	.	铜	红	铜	棕	B（铂铑30铂铑6）	.
KC	EU	镍铬	红	康铜	蓝	K（镍铬-镍硅）	EU-2
KX	EU	镍铬	红	镍硅	黑	K（镍铬-镍硅）	EU-2
EX	.	镍铬	红	铜镍	棕	E（镍铬-铜镍）	.
JX	.	铁	红	铜镍	紫	J（铁-铜镍）	.
TX	.	铜	红	铜镍	白	T（铜-铜镍）	.
.	EA	镍铬	红	考铜	黄	.	EA-2

型号	100%			200%			往复电阻20℃
	热电势（mv）	分差（mv）		热电势（mv）	充差（mv）
	热电势（mv）	普通（B）	精密级（A）	热电势（mv）	普通（B）	精密级（A）
SC	0.645	±0.037（5℃）	±0.023（3℃）	1.44	±0.057（5℃）	-	0.1
BC	0.033	.	.	0.178	.	.	-
KC	4.095	±0.105	0.063	6.137	±0.201	.	-
KX	4.095	0.105	0.063	8.137	0.1	0.06	1.5
EX	6.317	0.17	0.102	13.419	0.183	0.111	0.8
JX	5.268	0.135	0.081	10.777	0.138	0.083	0.8
TX	4.277	0.047	0.024	9.286	0.053	0.043	0.8
EA	6.95	0.3	0.2	14.56	0.38	±0.300	-

主要技术数据
1、补偿线缆按产品品种划分为:SC BC KC KX JX TX EA,其中字母“×”表示延伸型补偿导线，字母
“C”表示补偿线缆其热电势和电阻值符合下表规定：
2、补偿线缆防潮试验的绝缘电阻在40℃水中24小时后不小于（10米）25MΩ.
3、补偿线缆耐热老化24小时后进行5倍外径试验，经电压试验5000V/1min不击穿。

订货时需标明型号、规格、线芯截面、线芯数、屏蔽方式和数量
例: EX-GV2R-GS 2×2.5mm21500m EX-FPF-GS 24×2×2.5mm21000m（总屏蔽）
KX-HF4BPP-GS 12×2×1.5mm212000m（分对屏）

热电偶用补偿导线
