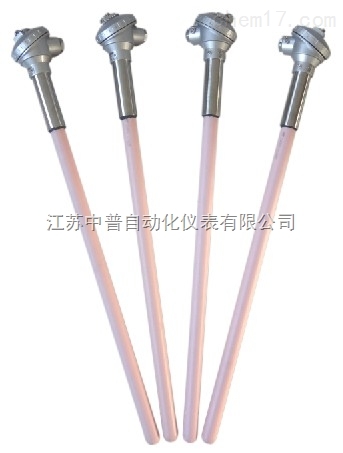

铂铑热电偶概述
WR系列工业用铂铑热电偶又叫贵金属热电偶，它转温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。
的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。
各种的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。

应用
适用于各种生产过程中高温场合，**应用于粉未冶金，烧结光亮炉，真空炉，冶炼炉，玻璃，炼钢炉及陶瓷及工业盐浴炉等测温。
主要技术参数
电气出口：M20x1.5,NPT1/2
精度等级：I、II
防护等级：IP65
偶丝直径：Φ0.5

公称压力：常压
测量温度及允差

热电偶类别	代号	分度号	高温度℃	测量温度℃	允差△t℃
铂铑10-铂	P	S	0~1600	0~1300	±1.5℃或±0.25%t
铂铑13-铂	Q	R	0~1300	0~1300	±1.5℃或±0.25%t
铂铑30-铂铑6	R	B	0~1800	0~1600	±1.5℃或±0.25%

型号及规格

型号	分度号	测温范围℃	保护管材料	热响应时间	规格
					d	L x l
WRP-130 WRP2-130	S	0-1300	高铝质或刚玉管	＜ 150S	Φ16	300x150 350x200 400x250 450x300 550x400 650x500 900x750 1150x1000 1650x1500 2150x2000
WRP-131 WRP2-131				＜ 360S	Φ25
WRQ-130 WRQ2-130	R	0-1300		＜ 150S	Φ16
WRQ-131 WRQ2-131				＜ 360S	Φ25
WRR-130 WRR2-130	B	0-1600	刚玉管	＜ 150S	Φ16
WRR-131 WRR2-131				＜ 360S	Φ25

1) 热电偶 I 级按协议订货；
2) 非置入部分为不锈钢。
产品选型
选型

标记	标记	标记	热电偶对数	固定方式	接线盒形式	保护管直径	长度	说明
W								温度仪表
	R							热电偶
		P						铂铑10-铂分度号：S
		Q						铂铑13-铂分度号：R
		R						铂铑30-铂铑6 分度号：B
			1					单支(可不标注)
			2					双支
				1				无固定装置
				2				固定螺纹
				3				活动法兰
				4				固定法兰
					3			防水接线盒
					4			隔爆接线盒
						0		刚玉管Φ16
						1		双层刚玉管Φ25
						2		刚玉管外带碳化硅管
								空格为特殊说明
							-L/l	总长/插深mm

系列产品有：单；双；铠装；耐高温；

铂铑热电偶
