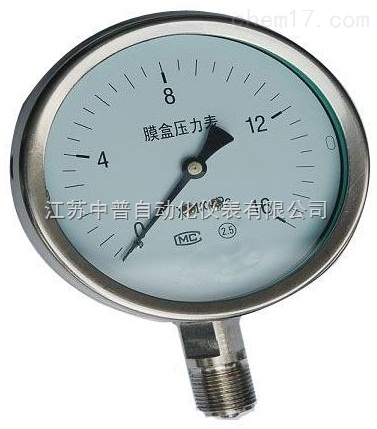

YE-100、150膜盒压力表

型号：YE-100、150

产品时间：2020/4/30 15:33:01

简要描述：

YE-100、150膜盒压力表适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压。气体**应用于锅炉通风和气体管道等设备上，膜盒压力表可以就地安装并现场指示。

型号	精度等级	测量范围 pa	结构特点	接头螺纹
YE-100 YE-150	2.5	正压 0~1000 1600 2500 4000 6000 10000 16000 25000 40000 60000 负压 -1000~0 同正压正负压 -500~500 -800~800 -1200~1200 -2000~2000 -3000~3000 -5000~5000 -8000~8000 12000~12000 -20000~20000 -30000~30000	径向	M20×1.5
YE-100ZT YE-150ZT	2.5		轴向带前边	M20×1.5

■ YE-100、150膜盒压力表结构原理

由测量系统(包括接头，波纹膜盒等)，传动机构(包括拔杆机构，齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。
膜盒压力表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经拔杆一齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。

YE-100膜盒压力表外形尺寸

YE-150膜盒压力表外形尺寸

YE-100、150膜盒压力表
