产品展示
Product display型号:ZP-1151/3351AP
产品时间:2020/4/30 15:29:44
简要描述:

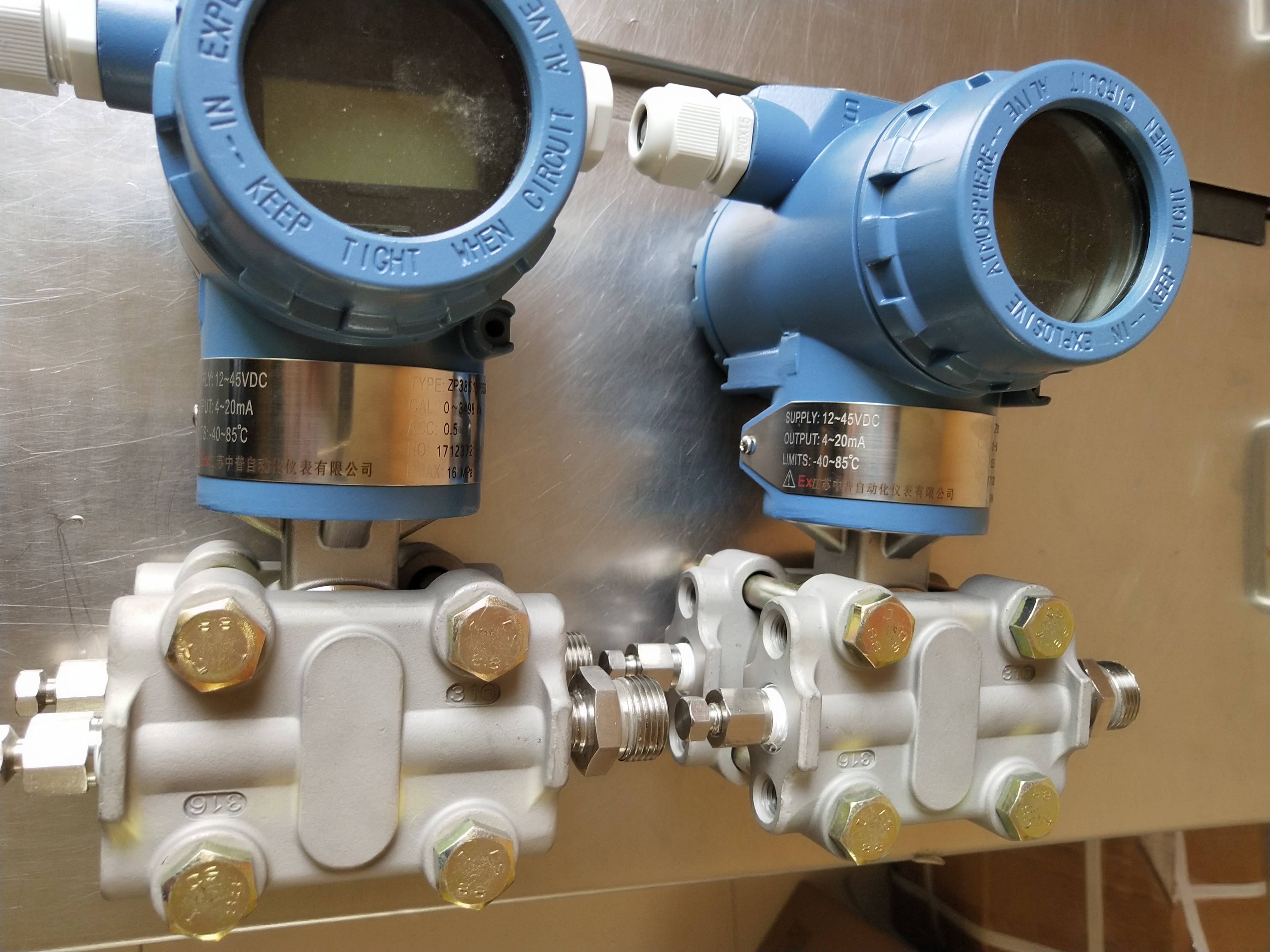

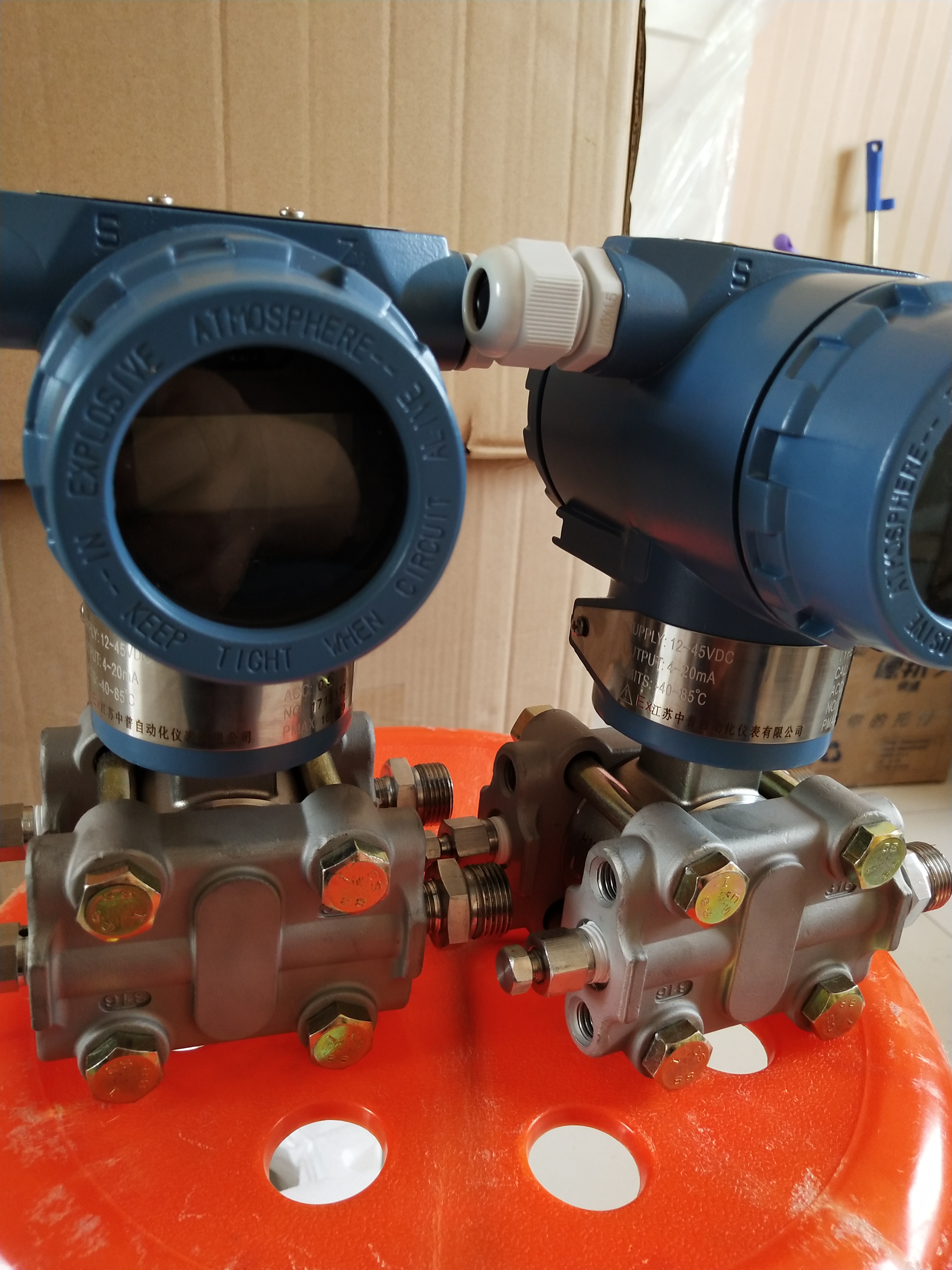

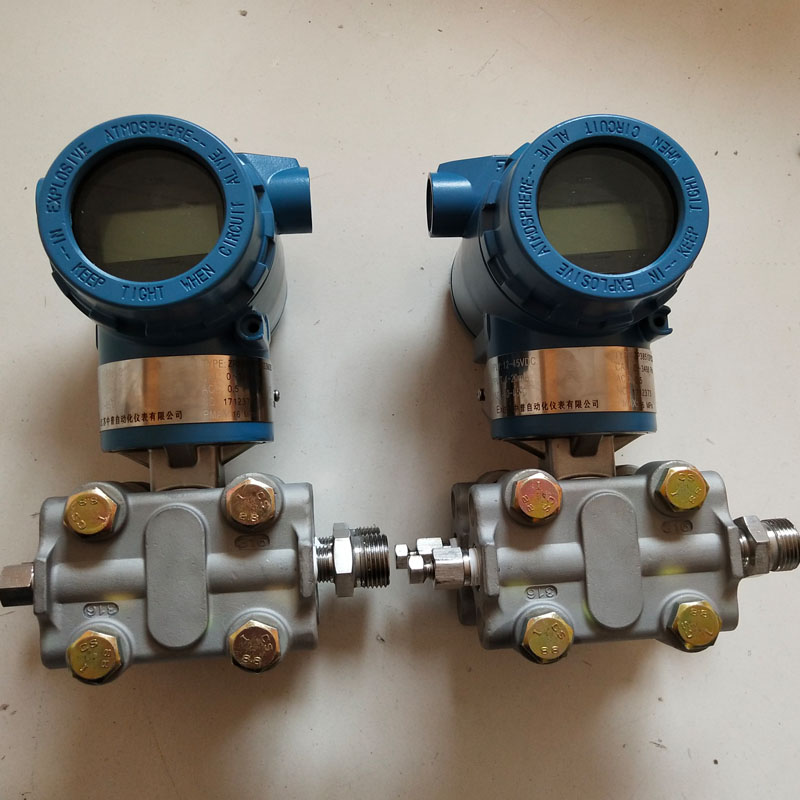

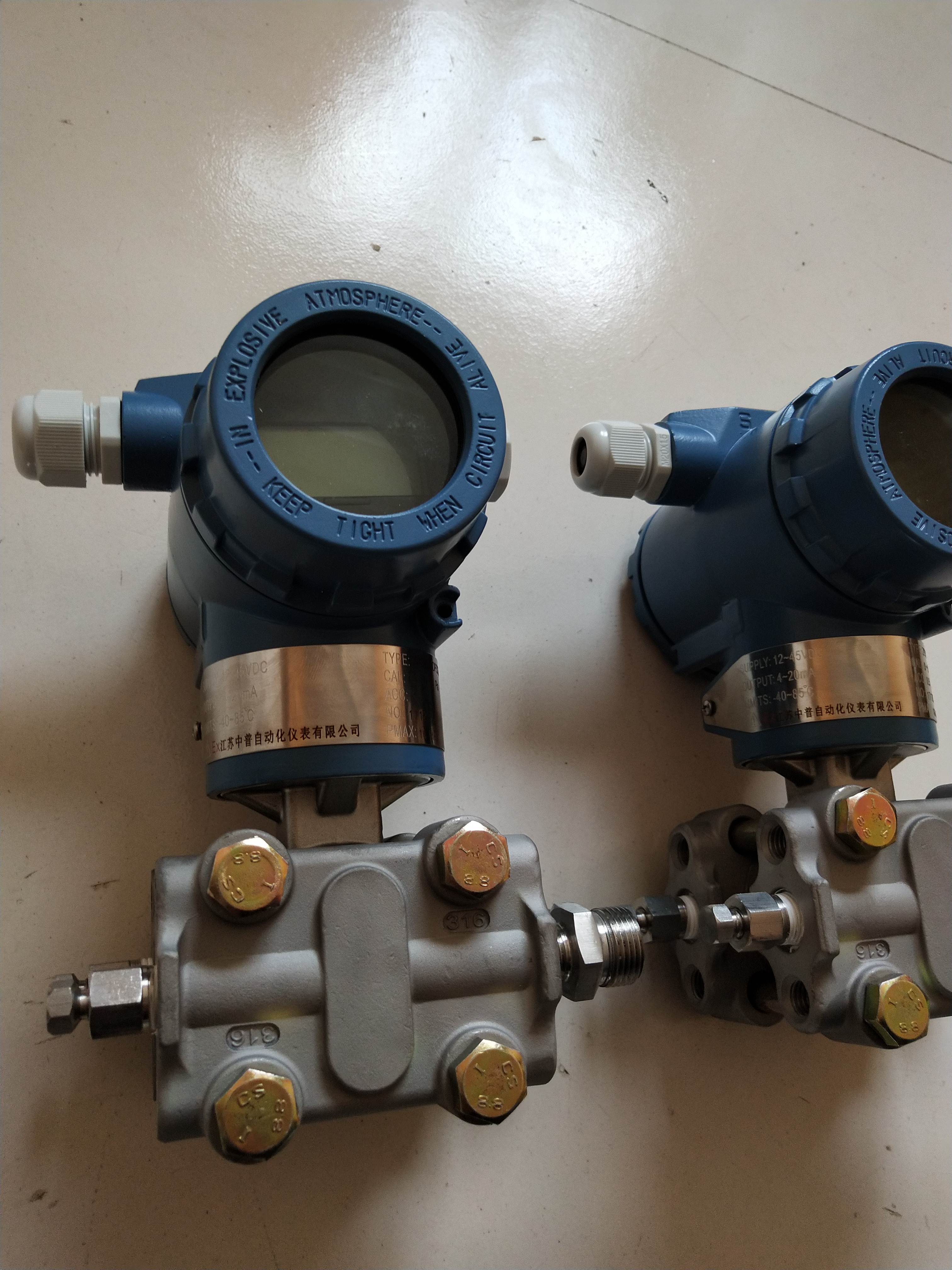

ZP-1151/3351AP型差压压力变送器可实现对除气系统、蒸馏塔、蒸发器和结晶器等设备内的绝对压力测量,允许在10Mpa下的压力。变送器一侧接受被测绝对压力信号,另一侧被封闭成高真空基准室,然后将其转换成4~20mA DC信号输出。
ZP-1151/3351AP型差压压力变送器可实现对除气系统、蒸馏塔、蒸发器和结晶器等设备内的绝对压力测量,允许在10Mpa下的压力。差压压力变送器的δ室一侧接受被测绝对压力信号,另一侧被封闭成高真空基准室,然后将其转换成4~20mA DC信号输出。
ZP-1151/3351AP型压力变送器技术性能和参数:
输出信号:二线制4~20mA DC
二线制4~20mA直流信号上叠加数字信号(智能)
供电电源:12~45VDC
电源影响:<0.005%/V
负载影响:电源稳定时,无负载影响。
测量精度:调校量程的±0.2%,±0.25%,±0.5%
(标配精度为±0.5%,若选择其他精度请在订货选型时注明。)
迁移特性:大正迁移量500%
大负迁移量600%
注:1、负迁移量的绝对值,不大于一个工程大气压。
2、迁移后的上限或下限绝对值,均不应超过大测量范围的上限值。
3、绝对压力变送器不能进行负迁移。
阻尼:通常可在0.2~1.67秒之间可调,当灌充惰性液或带远传装置时,时间常数会增大。
启动时间:﹤2秒,不需预热
工作环境:环境温度:-29~93℃(模拟放大器)
-29~65℃(带显示表头)
环境湿度:0~95%
防护特性:IP65
防爆类型:隔爆型 ExdIIBT4
本安型 ExiaIICT4
静压影响:零位误差:±0.5%大量程限值,对于32MPa在管道压力下通过调零给予校正。
电磁辐射影响:0.05%大量程值,接受辐射频率27~500MHz,试验场强3V/m。
振动影响:任何方向200Hz振动时,±0.05%/g。
安装位置:膜片未垂直安装,可能产生小于0.24KPa的零点误差,但可通过调零来消除。
ZP-1151/3351AP型产品选型:
ZP1151/3351AP |
|
||||||||
|
代码 |
量程范围 |
|||||||
4 |
0-4~40KPa |
||||||||
5 |
0-40~250KPa |
||||||||
6 |
0-0.16~1.0MPa |
||||||||
7 |
0-0.4~2.5MPa |
||||||||
8 |
0-1.6~10MPa |
||||||||
|
代码 |
输出 |
|||||||
E |
非智能型(4-20mA) |
||||||||
S |
智能式(HART协议) |
||||||||
|
代号 |
结构材料 |
|||||||
法兰和接头 |
排气/排液阀 |
隔离膜片 |
灌充液体 |
||||||
22 |
316不锈钢 |
316不锈钢 |
316不锈钢 |
硅油 |
|||||
23 |
316不锈钢 |
316不锈钢 |
哈氏合金C |
||||||
24 |
316不锈钢 |
316不锈钢 |
蒙乃尔 |
||||||
25 |
316不锈钢 |
316不锈钢 |
钽 |
||||||
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
||||||
35 |
哈氏合金C |
哈氏合金C |
钽 |
|
|||||
44 |
蒙乃尔 |
蒙乃尔 |
蒙乃尔 |
|
|||||
|
代号 |
选项 |
|||||||
M1 |
0-100%线性指示表 |
||||||||
M2 |
LED显示表 |
||||||||
M3 |
LCD显示表 |
||||||||
B1 |
管装弯支架 |
||||||||
B2 |
板装弯支架 |
||||||||
B3 |
管装平支架 |
||||||||
C0 |
1/2-14NPT锥管内螺纹接头 |
||||||||
C1 |
1/2-14NPT引压接头后部焊接引压管Φ14 |
||||||||
C2 |
丁字形螺纹接头M20×1.5,带后部焊接Ф14引压管的球锥连接头 |
||||||||
d |
隔爆型dⅡBT4 |
||||||||
i |
本安型iaⅡCT6 |
