Product display型号:ZP3851系列
产品时间:2020/4/30 15:34:14
简要描述:

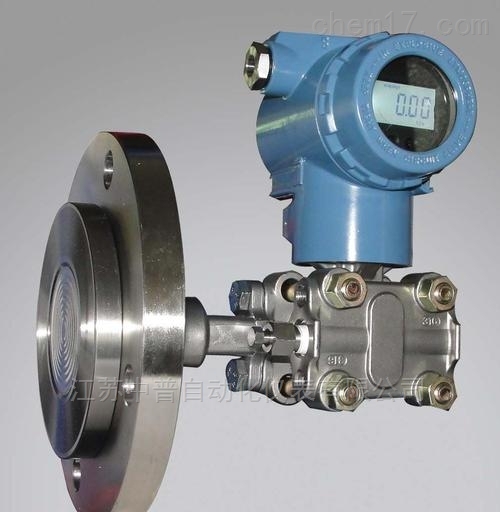

隔膜式压力变送器是加装焊接密封隔离膜片结构而形成的。它的焊接密封隔离膜片装置具有多种不同过程连接结构形式,特别适用于高温、高粘度、结晶状介质及易堵塞场合的压力测量,也适用于卫生、医药场合的压力测量。$r$n典型应用:食品、饮料、医药卫生、造纸等卫生工业领域
隔膜式压力变送器技术性能:
清洁平面型隔离膜片,符合国际3A卫生标
采用陶瓷电容压力传感器或扩散硅压力传感器
量程:0-4KPa~35MPa
电源:15-36VDC
温度漂移:0.02%FS/°C
精度:0.25%
外壳防护:IP65
电气连接:电缆式\\霍斯曼接头\\2088壳体\\防水盒式可选
温度:电子线路板工作在 -40~85℃;敏感元件工作在 -40~104℃;储存温度 -40~85℃;带数字显示 -25~65℃(正常运行);-40~85℃(无损坏);
相对湿度:0~95%
稳定性:*大量程范围的±0.25%/6个月
振动影响:在任意轴向上,频率为200Hz,误差为*大量程范围的±0.05%/g
负载影响:只要输入变送器的电压高于12V,在负载工作区内无负载影响。
安装位置影响:*大可产生不大于0.25kPa的零位误差,可通过校正消除这个误差,对量程无影响;测量本体相对法兰转动无影响。
隔膜式压力变送器说明:
1)若测量压力有过载,请给出过载压力值。
2)被测介质温度持续高达130℃或低于-20℃,建议用温度隔离器或毛细管结构,以保证传感器不受损坏
隔膜式压力变送器的工作原理:
被测介质的压力直接作用于传感器的膜片上,使膜片产生与介质压力成正比的微位移,使传感器的电阻值发生变化,和用电子线路检测这一变化,并转换输出一个对应于这一压力的标准测量信号。
1、绝压和表压测量范围-0.1至40MPa
2、0.2%参考精度,包括线性,迟滞性和重复性
3、零点和量程可调
4、 可选的液晶表头(刻度可调)
5、小巧,质轻,易于安装和运输
6、稳定,可靠,易于维护
7、无安装位置影响
