电站锅炉又称“电厂锅炉”，是指发电厂中向汽轮机提供规定数量和质量蒸汽的中大型锅炉，是火力发电厂的主要热力设备之一。常与一定容量的汽轮发电机组相配套，主要用于发电，在某些特殊场合下也可对外供热之用。一般其蒸发量较大，蒸汽参数(汽温和汽压)很高，需要有一整套的辅助设备，多需配置室燃炉膛，采用强制通风方式，可燃用多种燃料(煤粉、原油或重油、高炉煤气或炼焦炉煤气)，结构较复杂，效率较高，多数可达85～93%左右，对运行管理水平、机械化程度以及自动控制技术则有相当高的要求。

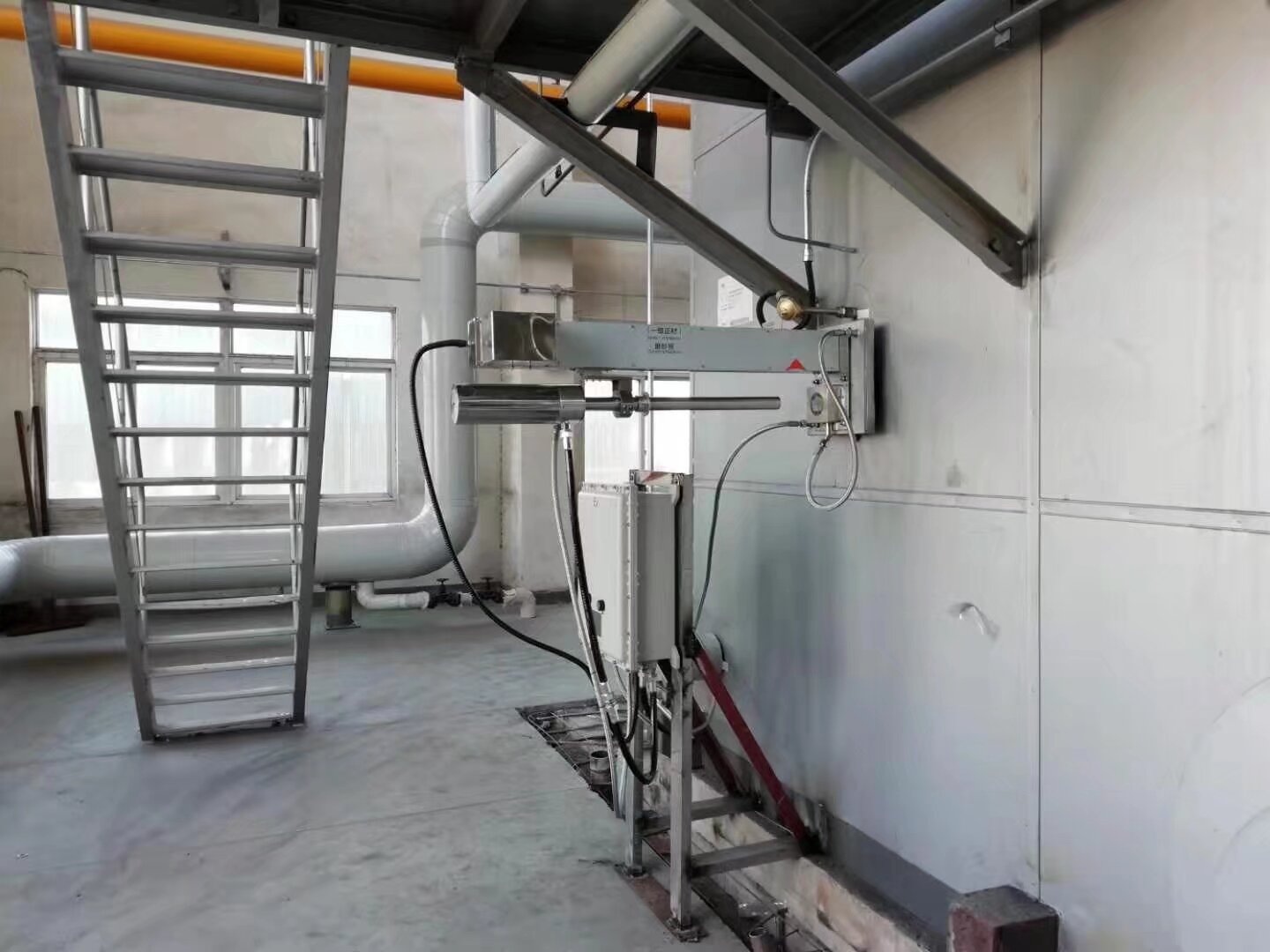

根据设计不同，电站锅炉炉膛火焰电视（炉膛火焰监视器）一般有两种安装方式：炉顶垂直安装和侧壁水平安装。 两种安装方式，设备分别安装于炉顶和炉侧，通过预留的孔洞将摄像镜头直接伸至炉内连续实时地监视炉内点火、火焰燃烧以及熄灭等情况。使锅炉在高效稳产的工况下运行，替代人工观察。
耐高温探头保护罩作为主要的受热器件，采用双层耐高温、耐腐蚀的不锈钢材料制成，外层通过压缩空气（或氮气）对整个保护罩进行冷却降温，内层则通过经过滤、降温后的压缩空气（或氮气）对摄像机及镜头进行吹扫冷却降温，并在镜头的前端形成一层风帘保护。
电气系统方面使用了PLC可编程控制器，相较于单片机控制板，大大提高了系统的稳定性及可操作性。
传动系统则采用减速电机、滑轨、链条的组合执行机构来进行探头的伸进退出。
设备具有自我保护功能。当系统电源、压缩空气供应等出现问题或探头罩内温度超出预定范围时均可自动将内窥镜头退出炉膛，对设备起到自我保护的作用。
炉膛火焰监视器产品技术特点：
1、高清网络摄像机（200万像素及以上）；
2、特种耐高温高清针孔镜头,耐温性能好，有效像素200W；
3、水冷、风冷双重冷却，前端风帘设计，减少镜头积灰；
4、PLC程序化控制，自动退出，故障提示；
5、图像清晰，传输稳定 产品技术指标：
| 项目 | 性能指标 | |
| 产品特点 | 适用于电厂燃烧炉四角喷火燃烧监视 | |
| 使用环境特点 | 炉内温度≤2000℃ | |
| 控制系统≤70℃ | ||
| 退出装置 | 自动退出功能 | 超温、欠压、断电时探头能自动退出炉膛 |
| 退出装置行程 | 790mm | |
| 手动退出伸进功能 | 有 | |
| 控制装置 | PLC可编程控制 | 8个输入量，6个输出量 |
| 两级控制 | 可实现现场中控室两地操作 | |
| 供电要求 | 供电电压 | AC220V±10% |
| 供电频率 | 50Hz | |
| 供气要求 | 压缩空气入口压力 | 0.4~0.8MPa |
| 压缩空气入口压温度 | ≤35℃ | |
| 压缩空气zui小流量 | 0.4m³/min | |
| 图像指示 | 像素 | 200万 |
| 宽动态 | 120db | |
| 视场角 | 随机配置 | 17°~81° |
| 电缆配置 | 电源电缆 | RVV3×1 |
| 视频电缆 | SYV75-5 | |
| 控制电缆 | AVPV6×0.5 | |
| 基板冷却水要求 | 流量 | 0.2m³/h |
| 涡旋制冷管 | 压缩空气入口大于0.35MPa时，压缩空气出口温差为23℃。 | |
| 安装距离 | 控制装置到手动退出装置zui远距离10m，控制中心到现场zui远距离250m。 | |
系统安装
炉墙开孔口直径90mm；
控制箱与自动退出装置距离标准为10米以内，之间通过配接管道过渡；
开孔位置要计算好视角范围，按图施工；
基板与炉墙外壁用电焊焊接固定，要求满焊；
在设备通气之前，先将截止阀关闭，打开排污阀将管路中的污物排尽后方能将冷却气通入本设备；
压缩空气管路除本设备自带的绕曲管外，其他管路均由需方在现场敷设。
