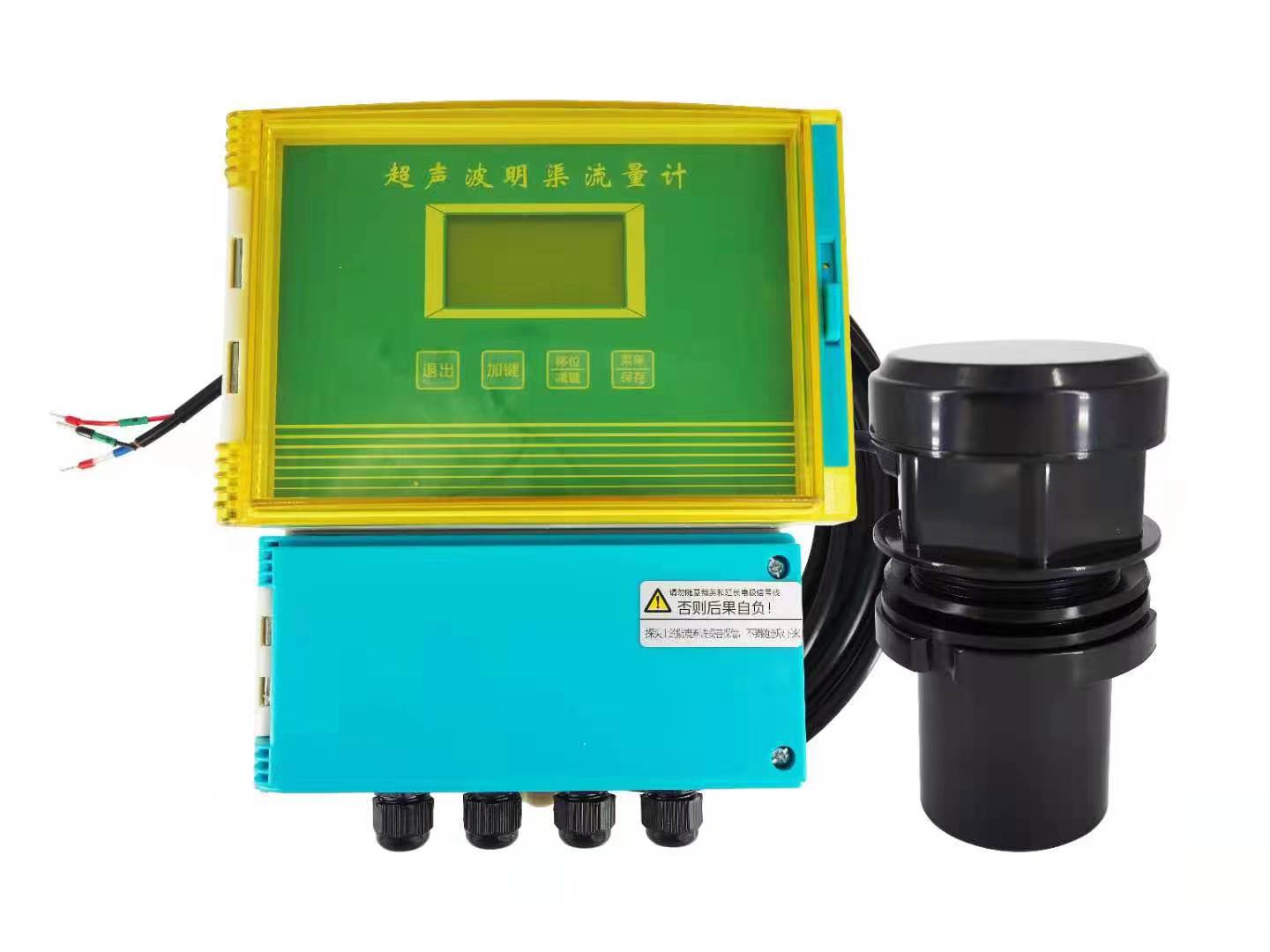

超声波明渠流量计厂

型号:ZP-1A1

产品时间:2024/5/29 9:20:44

简要描述:

超声波明渠流量计由测液位的超声波探头,流量计算变送器组成。按结构不同可分为一体式和分体式。适用于水库、河流、水利工程、城市供水、污水处理、农田灌溉、水政水资源等矩形、梯形、U型明渠流量的测量。需要搭配堰槽一起测量,常用的堰槽有巴歇尔槽、矩形槽等。

详细介绍

    超声波明渠流量计,由测液位的超声波探头,流量计算变送器组成。按结构不同可分为一体式和分体式。适用于水库、河流、水利工程、城市供水、污水处理、农田灌溉、水政水资源等矩形、梯形、U型明渠流量的测量。 超声波明渠流量计,利用超声波探头非接触测量方式测出渠道水位值,再通过水位-流量换算法计算出流量。可根据渠道现场情况搭配相应堰槽(巴歇尔槽、矩形堰、三角堰等)或不搭配堰槽单独测量。主要应用在农田灌溉渠道、企业排污口、污水处理厂、水电站生态下泄流量监测等现场。

   超声波明渠流量计必须搭配堰槽测量,通常搭配三角堰、矩形堰、巴歇尔槽来测量。在流量40 L/S时,选用巴歇尔槽或矩形堰测量。

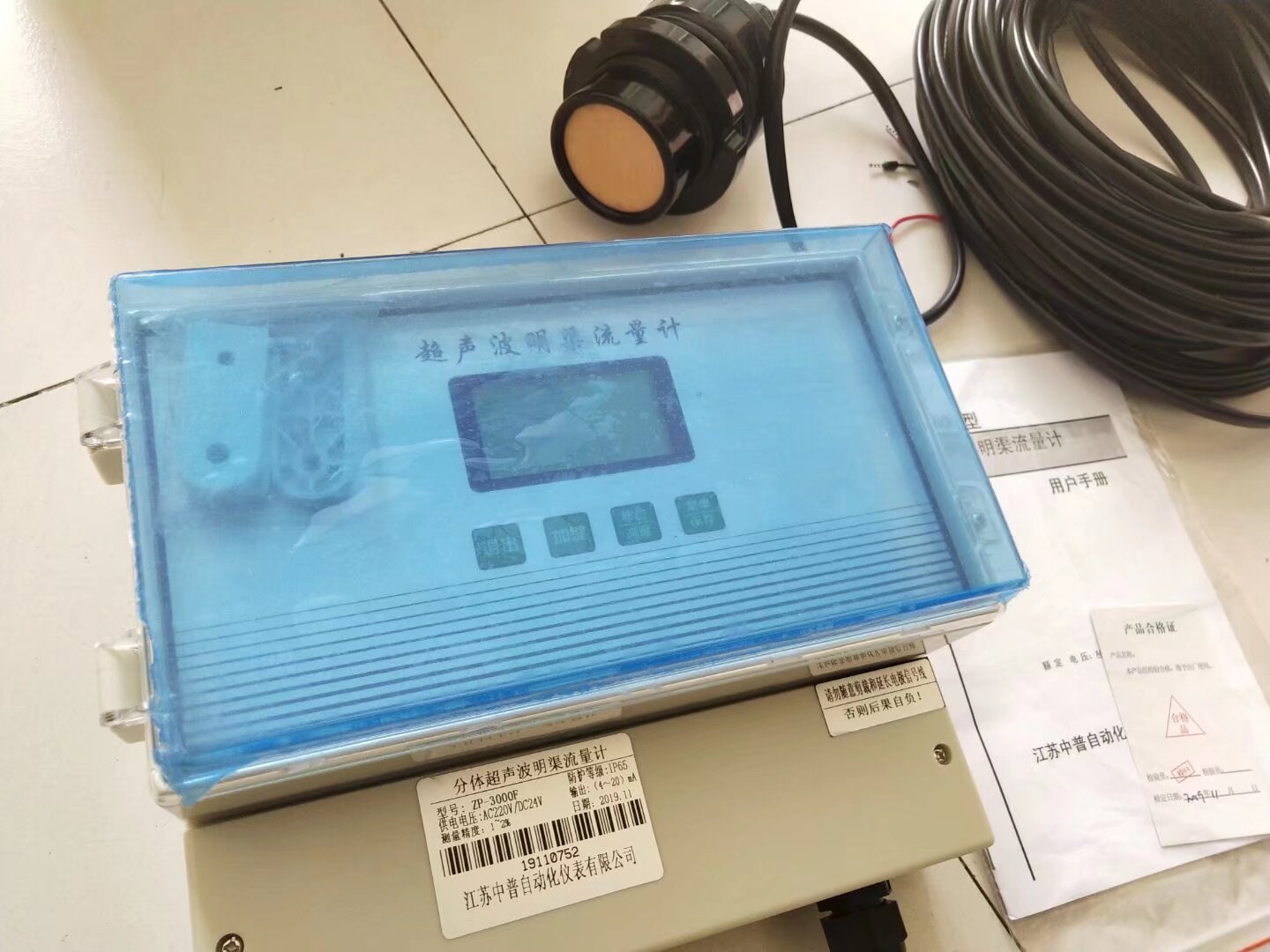

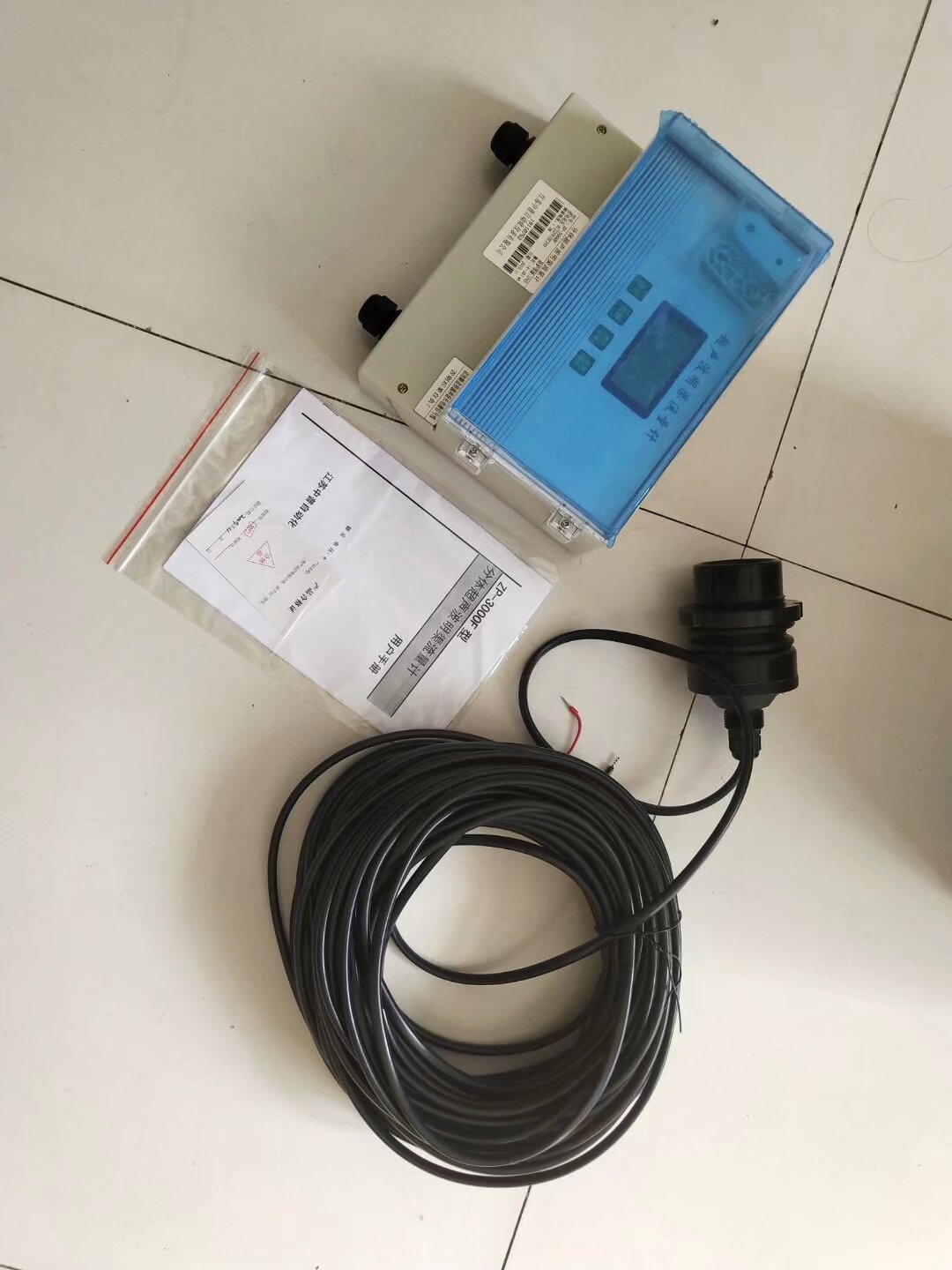

超声波明渠流量计超声波明渠流量计巴歇尔槽

超声波明渠流量计应用较为广泛,主要有城市供水引水渠;火电厂引水和排水渠、污水治理流入和排放渠、工矿企业水排放渠、水电站下泄生态流量排放渠、水利工程和农业灌溉用渠道。

超声波明渠流量计特点:

1、非接触式测量,可适用于恶劣的现场

2、IP68防护探头,使用寿命长

3、3°发射角,搭配小堰槽也能测

4、可测量污水排放渠道或管道(下水道)流量

5、可提供瞬时流量值和累计流量值

6、输出信号:RS-485、Modbus、4-20Ma电流信号和多路开关量

7、探头可在恶劣的现场和污水水质下长期工作

8、可选配短信或GPRS无线模块实现远程遥测

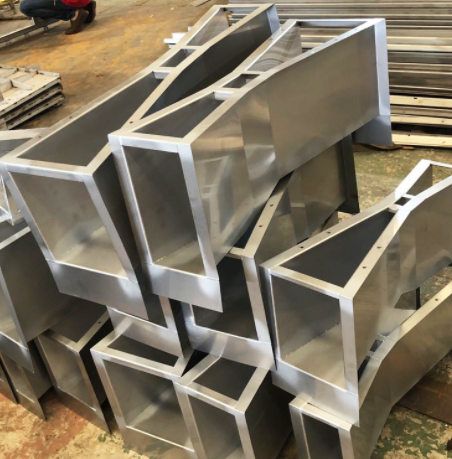

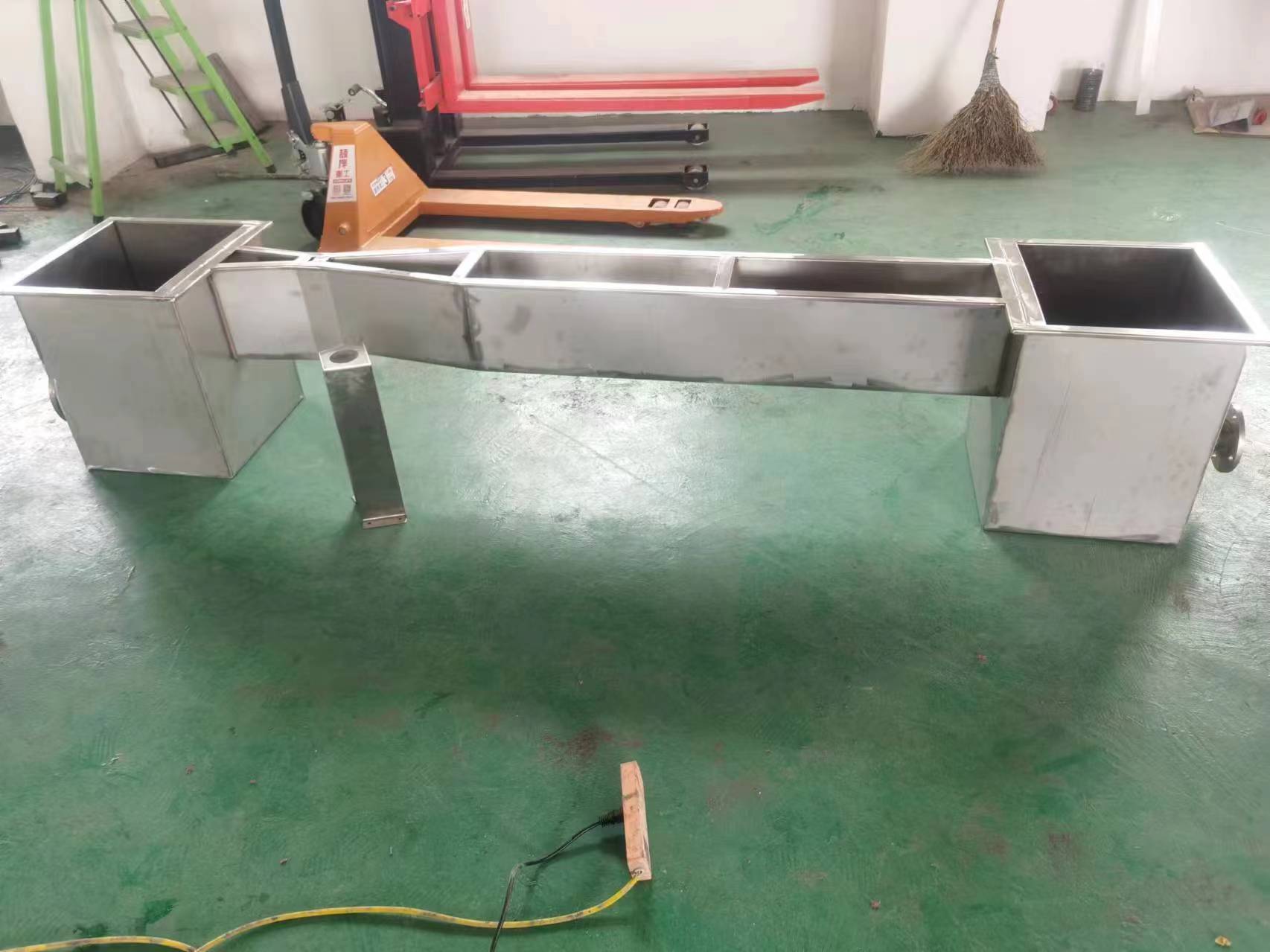

巴歇尔槽定制 巴歇尔槽定制安装现场

  超声波明渠流量计与相应的巴歇尔槽、三角堰、矩形堰等堰槽配用,利用超声波在空气中的传播规律来测量液位高度,并不断把液位信息传输给主机,主机通过运算系统,自动测出瞬时流量和累计流量并存储。本仪器采用国际先进技术与流体不接触即可完成流量检测,并具有完善的液位测量功能,控制功能,数据传输功能和人机交流功能。本机是集超声波收发传感器,伺服电路、温度补偿传感器和补偿电路单元、积算主机、显示器、控制信号输出及串行数据或模拟量输出单元为一体的流量测量仪器。

    在许多非满水、大流量(或小流量),自然流动的自由水面状态下测量流体的流量,谓之明渠流量检测。由于明渠流量较大或较小,流体中往往会有一定的腐蚀性或夹带一些杂质,使用一般的管道流量计检测流量是很困难的。例如工业企业排水、医院废水、农业灌溉用水、城市地下水道排水等领域中,非接触式超声波明渠流量计是不二的选择。
