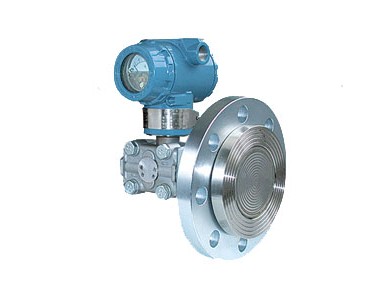

法 兰式液位变送器模拟型特点
● 精度高
● 量程、零点外部连续可调
● 稳定性能好
● 正迁移可达500%、负迁移可达600%
● 二线制
● 阻尼可调、耐过压
● 固体传感器设计
● 无机械可动部件、维修量少
● 重量轻（2.4kg）
● 全系列统一结构、互换性强
● 小型化（166mm总高）
● 接触介质的膜片材料可选
● 单边抗过压强
● 低压浇铸铝合金壳体
法 兰式液位变送器智能型特点：
●超级的测量性能，用于压力、差压、液位、流量测量
●数字精度：+（-）0.05%
●模拟精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●稳定性：0.25% 60个月
●量程比：100：1
●测量速率：0.2S
●小型化（2.4kg）全不锈钢法兰，易于安装
●过程连接与其它产品兼容，实现zui佳测量
●世界上*采用H合金护套的传感器（技术），实现了优良的冷、热稳定性
●采用16位计算机的智能变送器
●标准4-20mA，带有基于TLRT协议的数字信号，远程操控
●支持向现场总线与基于现场控制的技术的升级。
测量范围
差压：0~1.3-1MPa
法兰式液位变送器选型方式
| ZP1151/3351LT | 法兰式液位变送器(zui大工作压力2.5MPa) | |||||||||||
| 4 | 0-4～40KPa | |||||||||||
| 5 | 0-40～250KPa | |||||||||||
| 6 | 0-0.16～1.0MPa | |||||||||||
| 代码 | 输出 | |||||||||||
| E | 非智能型（4-20mA输出） | |||||||||||
| S | 智能式（HART协议） | |||||||||||
| 代码 | 公称直径尺寸(mm) | 插入筒长度(mm) | 高压侧隔膜片材料 | |||||||||
| A0 | 80 | 平 | 316LSST | |||||||||
| A2 | 80 | 50 | 316LSST | |||||||||
| A4 | 80 | 100 | 316LSST | |||||||||
| A6 | 80 | 150 | 316LSST | |||||||||
| B0 | 100 | 平 | 316LSST | |||||||||
| B2 | 100 | 50 | 316LSST | |||||||||
| B4 | 100 | 100 | 316LSST | |||||||||
| B6 | 100 | 150 | 316LSST | |||||||||
| C0 | 80 | 平 | 哈氏C-276 | |||||||||
| C2 | 80 | 50 | 哈氏C-276 | |||||||||
| C4 | 80 | 100 | 哈氏C-276 | |||||||||
| C6 | 80 | 150 | 哈氏C-276 | |||||||||
| D0 | 100 | 平 | 哈氏C-276 | |||||||||
| D2 | 100 | 50 | 哈氏C-276 | |||||||||
| D4 | 100 | 100 | 哈氏C-276 | |||||||||
| D6 | 100 | 150 | 哈氏C-276 | |||||||||
| E0 | 80 | 平 | 钽 | |||||||||
| F0 | 100 | 平 | 钽 | |||||||||
| 代码 | 安装法兰 | |||||||||||
| A | 3〞150lb | 碳钢镀锌 | ||||||||||
| B | 4〞150lb | |||||||||||
| C | 3〞300lb | |||||||||||
| D | ?4〞300lb | |||||||||||
| 代码 | 结 构 材 料 | |||||||||||
| 法兰和接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 | |||||||||
| 22 | 316不锈钢 | 316不锈钢 | 316不锈钢 | 硅油 | ||||||||
| 23 | 316不锈钢 | 316不锈钢 | 哈氏合金C | |||||||||
| 24 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | |||||||||
| 25 | 316不锈钢 | 316不锈钢 | 钽 | |||||||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||||||||
| 35 | 哈氏合金C | 哈氏合金C | 钽 | |||||||||
| 代码 | 选项 | |||||||||||
| M1 | 0-100%线性指示表 | |||||||||||
| M2 | LED数字显示表 | |||||||||||
| M3 | LCD显示表 | |||||||||||
| C0 | 1/2-14NPT锥管内螺纹接头 | |||||||||||
| C1 | 1/2-14NPT引压接头后部焊接引压管Ф14 | |||||||||||
| C2 | 丁字形螺纹接头M20×1.5 | |||||||||||
| d | 隔爆型dⅡBT4 | |||||||||||
| i | 本安型iaⅡCT6 | |||||||||||
法兰安装
安装法兰标准按ANSI有3〃和4〃规格，法兰等级分为150LB（2.5MPa）及300LB（5.0MPa）。如用户采用GB9116-88标准，则DN=80、100、PN=2MPa请注明。接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等。用户不注明，时以3〃150LB安装法兰及接液膜片材料31供货。
