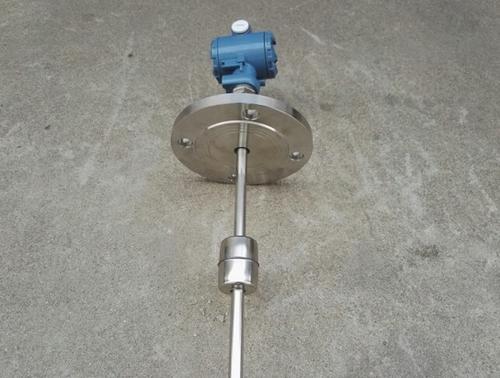

磁性浮球液位变送器主要技术参数
· 测量范围： 0 ～ 300mm 至 6000mm
· 测量精度：± 10mm
· 输出信号：二线制 4 ～ 20mA
· 介质密度：≥ 0.64g/cm3
· 介质粘度：≤ 0.02PaS
· 工作温度：－ 15 ℃～ 120 ℃
· 工作压力：－ 0.1MPa ～ 4.0MPa
· 电气接口： M20 × 1.5 内螺纹
· 接液材质： 304 、 316L 、 PTFE 、 PP （视介质及工况条件而定位）
· 变送器功耗：≤ 1W
变送器供电电源： 24VDC （本公司仪表带 24VDC 馈电输出）
· 环境温度：－ 40 ℃～ 60 ℃
· 负载阻抗：≤ 600 Ω
· 防护等级： IP65
· 防爆等级：
本安型： ia Ⅱ CT4
隔爆型： d Ⅱ BT4
· 连接法兰标准：
HG20592 ～ 20635-97 ，若用户采用其他标准（如 GB 、 JB 、 ANSI 、 JIS 等）请在订货时注明
结构形式及接线方法：
型号规格表
| UQK-75 | 磁性浮球液位变送器 | ||||||||
| 1 | 基本型,输出二线制4～20mADC，导杆材质不锈钢 | ||||||||
| 2 | 带现场指针指示，输出二线制4～20mADC，导杆材质不锈钢 | ||||||||
| 3 | 带现场数字指示，输出二线制4～20mADC，导杆材质不锈钢 | ||||||||
| 4 | 防腐型，输出二线制4～20mADC，导杆材质不锈钢外套PP | ||||||||
| 5 | 防腐型，带现场指针指示，输出二线制4～20mADC，导杆材质不锈钢外套PP | ||||||||
| 6 | 防腐型，带现场数字指示，输出二线制4～20mADC，导杆材质不锈钢外套PP | ||||||||
| 7 | 防腐型，输出二线制4～20mADC，导杆材质不锈钢外套PTFE（聚四氟乙烯） | ||||||||
| 8 | 防腐型，带现场指针指示，输出二线制4～20mADC，导杆材质不锈钢外套PTFE（聚四氟乙烯） | ||||||||
| 9 | 防腐型，带现场数字指示，输出二线制4～20mADC，导杆材质不锈钢外套PTFE（聚四氟乙烯） | ||||||||
| T | 法兰连接（法兰材质为碳钢） | ||||||||
| S | 法兰连接（法兰材质为不锈钢） | ||||||||
| J | 支架安装 | ||||||||
| L | 螺纹连接 | ||||||||
| P | 普通型（防水型） | ||||||||
| Bi | 本质安全型 | ||||||||
| Bd | 隔爆型 | ||||||||
| 安装高度（mm） | |||||||||
| 测量范围（mm） | |||||||||
| 密度g/cm 3 | |||||||||
| 工作压力为常压 | |||||||||
| 实际工作压力值（MPa） | |||||||||
| W 0 | 不配显示仪 | ||||||||
| G 8 | 配WGT8型仪表（竖式） | ||||||||
| G 16 | 配WGT16型仪表（横式） | ||||||||
| S 8 | 配WST8型仪表（竖式） | ||||||||
| S 16 | 配WST16型仪表（横式） | ||||||||
| V 16 | 配XSV16型仪表（横式） | ||||||||
| M 8 | 配WMT8型仪表（竖式） | ||||||||
| M 16 | 配WMT16型仪表（横式） | ||||||||
| UQK-75 | |||||||||
选型举例
需测量埋地油罐液位，安装形式为法兰连接，采用隔爆型带现场数字显示液位变送器 4 ～ 20mADc 输出，导杆材质不锈钢，配 WGT8 竖式光柱数显仪表，油罐直径ф 1800 ，安装高度 2100mm （即法兰短接高度 300mm） ，常温、常压，介质为轻柴油，密度为 0.85g/cm3 ：
其型号为： UQK-75TBd-2100-1800-0.85-OG8
浮球规格与适配法兰及使用温度关系
| 浮球规格 | 浮球材质 | 适配法兰规格 | 适用温度℃ |
| ф 92 | 304 （或 316L ） | DN100 | 0 ～ 120 ℃ |
| ф 84 | PP | DN100 | 0 ～ 60 ℃ |
| ф 48 | 304 （或 316L ） | DN50 | 0 ～ 120 ℃ |
特殊要求浮球规格为：（指外径）
ф 140 （ 304 、 316L ）；ф 76 （ 304 、 316L 、 PP ）
订货须知
· 测量范围 · 工作温度
· 安装范围 · 工作压力
· 被测介质名称及密度 · 连接法兰规格（法兰连接时提供）
