概述

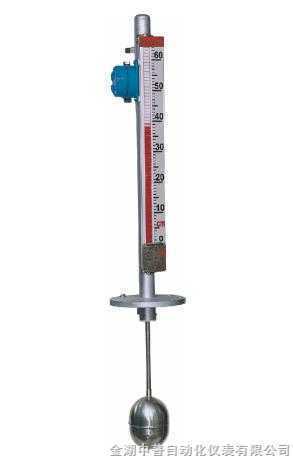

顶装式磁翻板液位计，适用于测量各种不便于侧面安装液位计的容器，特别是地下贮槽内的液位测量。**适用于石油、化工、冶金、电力、轻工及医药等行业和部门。
结构原理
顶装式磁翻板位计直接安装于容器顶部，通过浮球随液面（或界面）的上下移动带动磁性连杆上下移动，由磁性连杆内的磁钢利用磁耦合原理驱动磁性翻板指示器，用红蓝两色（液红气蓝）明显直观地指示出工艺容器内的液位或界位，可远距离传送和实现自动控制。UHZ系列顶装式磁翻板液位计主要由本体部分、就地指示器、远传变送器及上、下限报警器等几部分组成。
主要技术参数
测量范围：0-4000mm
公称压力：1.0MPa;1.6MPa;2.5MPa;4.0MPa
公称通径：DN150
工作温度：-40~80℃
测量精度：±10mm
介质密度：液位：ρ≥0.5g/cm3
界位：ρ1-ρ2≥0.25g/cm3
接液材质：1Cr18Ni9Ti
法兰标准：JB82-59（液位计法兰：平面或凸面法兰）
伴热夹套接头：ZG1/2“（内螺纹）
上、下限报警器：
输出信号：一常开、二常闭
（或二常开、二常闭订货时请注明）
坏境温度：-20~40℃
工作温度：-40~120℃
测量精度：±10mm
工作寿命：≥105
防护等级：IP65
电源引入口：M20×1.5（内螺纹）
防爆形式、防爆标志:
隔爆型:dIIBT4
本质安全型:iaIICT5
【外形结构】
型号规格:
型号 |
| 规格编码 | 内容 | ||||||||||
ZP-UQZ | 顶装式磁翻板液位计 |
| |||||||||||
| A | 就地显示型 | 显示和远传功能选择 | ||||||||||
B | 电远传型 | ||||||||||||
C | 报警型 | ||||||||||||
D | 就地显示电远传型 | ||||||||||||
E | 就地显示报警型 | ||||||||||||
F | 电远传报警型 | ||||||||||||
G | 就地显示电远传报警型 | ||||||||||||
| B | 翻板式就地显示装置 |
| ||||||||||
| A | PN1.0MPa | 工作压力 | ||||||||||
B | PN1.6MPa | ||||||||||||
C | PN2.5MPa | ||||||||||||
D | PN6.0MPa | ||||||||||||
| JB | 接口法兰标准JB/T81.1-94RF | 法兰接口 | ||||||||||
|
| ||||||||||||
|
| ||||||||||||
|
| ||||||||||||
|
| ||||||||||||
|
| ||||||||||||
| E | 额定介质温度-40℃ | 工作温度选择 | ||||||||||
F | 额定介质温度-20℃ | ||||||||||||
G | 额定介质温度0℃ | ||||||||||||
H | 额定介质温度80℃ | ||||||||||||
I | 额定介质温度120℃ | ||||||||||||
| * | 介质密度：≥0.51（g/cm3） |
| ||||||||||
| — |
|
| ||||||||||
| * | 量程：0~3000（mm） |
| ||||||||||
| — |
|
| ||||||||||
| E | 带蒸汽夹套 |
| ||||||||||
| D | 隔爆型 |
| ||||||||||
i | 本质安全型 |
| |||||||||||
ZP-UQZ—□—□—□—□—□—□—□—□—□—□—□—□—□ | |||||||||||||
