产品展示
Product display型号:ZP-LUX系列
产品时间:2020/4/30 15:31:02
简要描述:

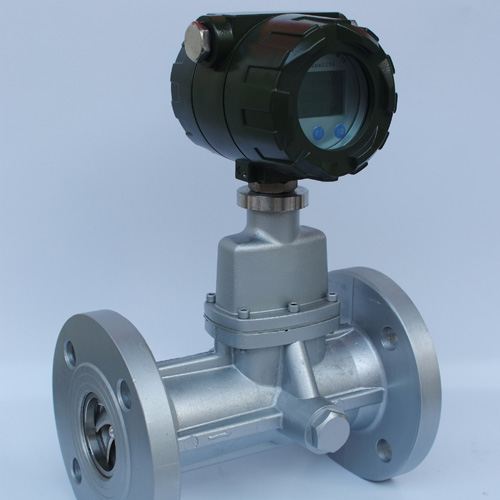

ZP-LUX系列智能旋进旋涡气体流量计集流量、温度、压力检测功能与一体,并能进行温度、压力自动补偿,主要技术指标达到国外同类产品**水平。**应用于石油、化工、电力、冶金煤炭等行业各种气体计量。
ZP-LUX系列智能旋进旋涡气体流量计采用新微处理技术,具有功能强、流量范围宽、操赚修简单,安装使用方便等优点;该智能旋进旋涡气体流量计集流量、温度、压力检测功能与一体,并能进行温度、压力自动补偿,主要技术指标达到国外同类产品**水平。**应用于石油、化工、电力、冶金煤炭等行业各种气体计量。
ZP-LUX系列结构:

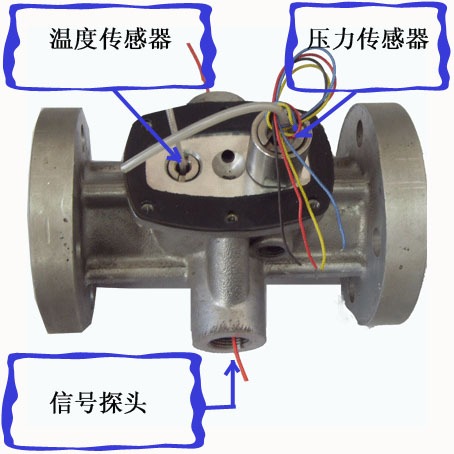

由以下七个基本部件组成(图1)
1、旋涡发生体 2、壳体 3、智能流量计积算仪 4、温度传感器 5、压力传感器 6、压电晶体传感器 7、消旋器
旋进旋涡气体流量计工作原理:
的流量传感器的流通剖面类似于文丘里管的型线(图2)。在入口侧安放一组螺旋形导流叶片,当流体进入流量传感器时,导流叶片迫使流体产生剧烈的旋涡流。当流体进入到扩散段时,旋涡流受回流的作用开始作二次旋转,形成陀螺式的涡流进动现象,该进动频率与流量大小成正比,不受流体物理性质和密度的影响,检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得较好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号,然后再与温度、压力等检测信号一起被送往微处理器进行积算处理,后在液晶显示屏上显示测量结果(瞬时流量、累积流量及温度、压力等数据)。
旋进旋涡气体流量计主要特点:
1.内置式压力、温度、流量传感器,安全性能高,结构紧凑,外形美观。
2.就地显示温度、压力、瞬时流量和累积流量。
3.采用新型信号处理放大器和独特的滤波技术,有效地剔除了压力波动和管道振动所产生的干扰信号,大大提高了流量计的抗干扰能力,使小流量具有出色的稳定性。
4.特有时间显示及实时数据存储之功能,无论什么情况,都能保证内部数据不会丢失,可*性保存。
5.整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。
6.防盗功能可靠,具有密码保护,防止参数改动。
7.表头可180度随意旋转,安装方便。
8.转换器可输出频率脉冲、4~20mA模拟信号,并具有RS485接口,可直接与微机联网,传输距离可达1200米。
9.整机功耗低,可用内电池供电,也可外接24VDC电源。
产品选型
代号 |
口径 |
流量范围m3/h |
||
ZP-LUX-25 |
DN25 |
2.5~30 |
||
ZP-LUX-32 |
DN32 |
4.5~60 |
||
ZP-LUX-50 |
DN50 |
10~150 |
||
ZP-LUX-80 |
DN80 |
28~400 |
||
ZP-LUX-100 |
DN100 |
50~800 |
||
ZP-LUX-150 |
DN150 |
150~2250 |
||
ZP-LUX-200 |
DN200 |
360~3600 |
||
代号 |
功能1 |
|||
N |
无温压补偿 |
|||
Y |
带温压补偿 |
|||
代号 |
输出型号 |
|||
F1 |
4-20mA输出(二线制) |
|||
F2 |
4-20mA输出(三线制) |
|||
F3 |
RS485通讯接口 |
|||
代号 |
功能2 |
|||
E1 |
1.0级 |
|||
E2 |
1.5级 |
|||
T |
常温 |
|||
P1 |
1.6Mpa |
|||
P2 |
2.5Mpa |
|||
P3 |
4.0Mpa |
|||
D1 |
内部3.6V供电 |
|||
D2 |
DC24V供电 |
|||
B1 |
不锈钢 |
|||
B2 |
铝合金
|
