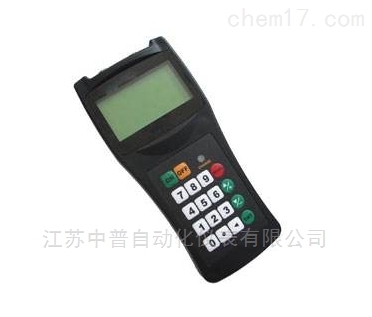

一、TDS-100型手持式超声波流量计性能特点
测量精度：优于1%
重 复 性：优于0.2%
测量周期：500ms (每秒2次)；
操 作：4×4+2盘盘；带充电指示灯；
外敷式安装，操作简单，方便；
4行汉字同屏显示瞬时流量、流速、累积流量、信号状态等
内置数据记录器可记录时间、累积流量、信号状态、工作时间等
标准数据接口RS232用于联网检测或导出记录数据
自诊断，提示当前工作状态是否正常
内置镍氢充电电池可连续工作10小时以上
体 积 ：201×92×42mm
重 量 ：538g
二、TDS-100型手持式超声波流量计配 置
1、主 机 ： 1台
2、传感器 ： 1对
可选配传感器：
标准小型传感器S 1型 ：（重量75g） －－－－－－－－－－－－ 适用DN15~100mm
标准中型传感器M1型 ：（重量250g） －－－－－－－－－－-适用DN50~700mm
标准大型传感器L 1型 ：（重量650g） －－－－－－－－适用DN300~6000mm
高温小型传感器S1H 型 ：（重量94g） －－－－－－－－适用DN15~100mm
高温中型传感器M1H型 ：（重量150g） －－－－－－－－适用DN50~700mm
标准小型支架传感器S1Z 型 ：（重量250g） －－－－适用DN15~100mm
标准中型支架传感器M1Z型 ：（重量1080g）－－－－适用DN50~700mm
3、钢 链 ： 1套 （外绑式传感器专用）
4、充 电 器 ： 1个
5、数 据 线 ： 1条
6、专用电缆 ： 2条 (单根长5米)
7、偶 合 剂 ： 1瓶
8、卷 尺 ： 1只
9、防 护 箱 ： 1个 （铝合金）
三、 种类：
A 超声波流量计 －－－－手持式
4行大液晶汉字显示,显示瞬时流量/流速;累积量;信号状态等;
内置数据记录器,可记录相关数据;
标准RS232接口;OCT输出;
内置电池可连续工作12小时.
体积 200 * 92 * 32
重量 538 g
|
传感器名称 |
标准S1型 |
标准M1型 |
标准L1型 |
高温S1H |
高温M1H型 |
|
管道尺寸(mm) |
DN15-100 |
DN50-700 |
DN300-6000 |
DN15-100 |
DN50-700 |
|
管道尺寸(inch) |
(1/2”~4”) |
(2”~28”) |
(12”~240”) |
(1/2”~4”) |
(2”~28”) |
|
材质 |
ABS |
特殊高温材质 |
|||
|
工作频率 |
1MHZ |
||||
|
安装方式 |
V(N、W) |
V、Z |
Z |
V(N、W) |
V、Z |
|
标定 |
整机配对标定 |
||||
|
磁性 |
磁性 |
无磁性 |
|||
|
适用温度 |
32℉～158℉(0°℃～70℃) |
32℉～320℉(0°℃～160℃) |
|||
|
防护等级 |
IP65 |
||||
|
外形尺寸(mm) |
45×30×30 |
60×45×45 |
80×70×55 |
90×85×24 |
90×82×29 |
|
重量(g/对) |
75 |
250 |
650 |
94 |
150 |
|
介质种类 |
水、海水、废水、化学液体、石油、原油、酒精、啤酒，等等 |
||||
|
介质浊度 |
≤20000ppm且气泡含量小 |
||||
|
适用管道材质 |
碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里 |
||||
|
管道衬材 |
环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯 |
||||
|
传感器电缆 |
标准配置：5米X2，可选配10米X2或15米X2 |
||||
B 超声波流量计 －－－－便携式
中英文液晶显示 操作简单，读取更直观;
内置微型打印机;
4 * 4 + 2 式键盘;
内置电池可连续工作24小时;
配备一体式防护箱.
体积 258 * 100 * 180
重量 2.5 Kg
C．超声波流量计 / 热量计－－－－固定盘装式
全中文显示或英文液晶显示 ;
结构紧凑,坚固,采用国际的压铸铝机壳;
电源AC 220V , DC24V 两用;
多种输出方式： RS485、电流环、OCT、继电器等输出方式;
测量精度 1级;
重量 2 Kg.
D 超声波流量计 / 热量计－－－－固定壁挂式(防爆型)
全中文显示或英文液晶显示 ;
采用符合国标的机壳;(面框尺寸 80 * 160 mm )
电源AC 220V , DC24V 两用;
多种输出方式： RS485、电流环、OCT、继电器、4~20mA输出等;
测量精度：1级;
防爆标志 dIIBT4
重量 7 Kg.
