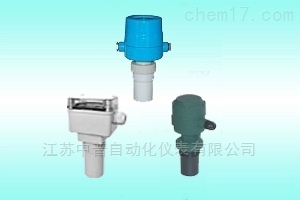

CYW系列超声波液位计

型号:ZP-CYW

产品时间:2020/4/30 15:32:22

简要描述:

CYW系列超声波液位计可采用二线制、三线制或四线制技术,供电回路和信号输出回路独立,超声波液位计当采用直流24v供电时,可使用一根3芯电缆线,供电负端和信号输出负端共用一根芯线;当采用交流220v供电时,或者当采用直流24v供电,要求供电回路与信号输出回路完全隔离时,超声波液位计应使用一根4芯电缆线。直流或交流供电,具有4~20mADC,高低位开关量输出。

详细介绍

CYW系列超声波液位计可采用二线制、三线制或四线制技术,供电回路和信号输出回路独立,超声波液位计当采用直流24v供电时,可使用一根3芯电缆线,供电负端和信号输出负端共用一根芯线;当采用交流220v供电时,或者当采用直流24v供电,要求供电回路与信号输出回路完全隔离时,超声波液位计应使用一根4芯电缆线。直流或交流供电,具有4~20mADC,高低位开关量输出。



CYW系列超声波液位计应用:
1
、测量流量、液位、低表压、真空和比重
2
、两线制*大量程可达30m
3、四线制*大量程可达40m
4、*小分辨率1mm
5LCDLED大显示屏
6
、智能信号处理技术
7
、配有高低位双继电器(仅四线制)
8
、全塑料防腐外壳(防护等级lP67
9
、换能器结构(小量程物位计法兰安装时,对法兰接管长度无要求)
10
、简单的按键设定参数(无需等待容器排空或加满,无需附加的遥控器)
11
、灵活的安装方式(螺纹/法兰、固定孔/支架)
12
、交流或直流供电形式可选(仅四线制)

技术参数





CYW







液体:0~15m/20m/30m/40m  固体:0~6m/10m /15m /25m



0~15m0.6m0~20m0.8m0~30m1.2m0~40m1.5m

精度(空气中)

量程的02

电流输出

4~20mA

输出分辨率

实际量程的003

输出负载

0~500Ω

开关量输出

高位、低位继电器常开

继电器规格

AC250V 5ADC30V

显示分辨率

lcm

显示方式

4LCD液晶(字高15cm6LED数码管

输入电源

DC24V(±10)80mAAC220V  50mA

温度补偿

全范围自动

介质温度

-45~+85

压力范围

±01MPa

声波束角

5°(3db)

检测周期

1

参数设置

3位有感按键

电缆装置

PGl3.5密封套

外壳材质

ABS

传感器材质

PVC

防护等级

IP67

安装方式

螺纹(法兰)或固定孔(支架)

安装要求

探头发射面应伸出容器安装口

产品选型

CYW-

超声波液位计







A

一体式两线制

B

一体式三线制

C

一体式四线制

D

分体式四线制精简型

E

分体式四线制标准型











4

L=4m

6

L=6m

8

L=8m

10

L=10m

12

L=12m

15

L=15m

20

L=20m

30

L=30m

40

L=40m

客户指定

L=…..m



电源电压

D

DC24V LCD液晶显示

E

DC24V LED数码管显示

A

AC220V LCD液晶显示

探头加长

**mm
