蒸汽管道流量计

型号:ZPLUG

产品时间:2020/4/30 15:33:50

简要描述:

蒸汽管道流量计是利用流体自然振动原理而研制成的新型流量计。该系列旋涡流量计具有结构简单,无机械可动部件,可靠性强,准确度高、重复性好,流量范围与温度范围大,压力损失小,检定周期长等特点。

详细介绍





蒸汽管道流量计

一、概述
蒸汽管道流量计是利用流体自然振动原理而研制成的新型流量计。该系列旋涡流量计具有结构简单,无机械可动部件,可靠性强,准确度高、重复性好,流量范围与温度范围大,压力损失小,检定周期长等特点。该系列流量计在规定的雷诺数范围为内不受流体温度、压力、粘度及组分的影响,所用检测压电元件不接触流体,适于恶劣环境、不卡、不易结垢,耐高温、高压、安全防爆,适用于测量封闭管道的液体、气体和蒸汽的累计流量和瞬时流量。ZPLUGB型旋涡流量计可**应用与油田、石化、机械、轻工、冶金、医药、造纸及城市供水、供热、供气等行业,在工业过程控制,能源管理和环境工程等领域中作为流量计和控制仪表。该系列旋涡流量计分一体化显示和远传显示,并可输出脉冲信号或电流信号与微机联网

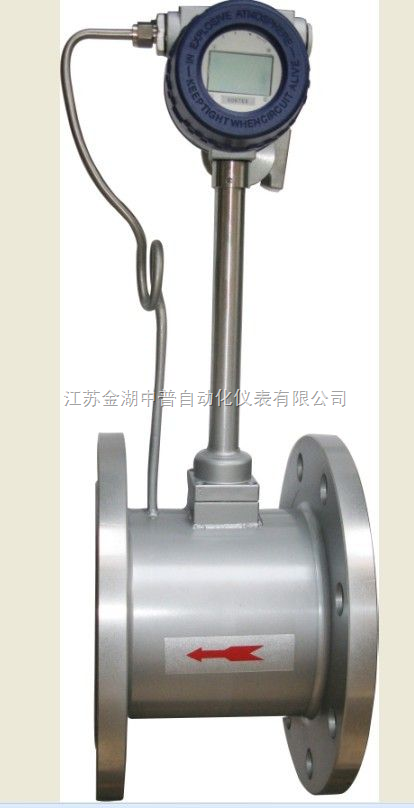

蒸汽管道流量表 蒸汽管道流量表

二、主要技术参数
(一)工作技术参数
1)、测量介质:液体、一般气体、天然气、蒸汽(饱和蒸汽和过热蒸汽);
2)、测量可能范围:雷诺数为5×103~7×106
3)、正常测量范围:雷诺数为2×104~7×106
4)、测量流速范围:液体0.5~7m/s  气体4~35mm/s 蒸汽7~70m/s
5)、被测流体温度:-40℃~ 300℃
6)、被测流体温度:1.6、4、25MPa
7)、准确度:1级、1.5级、0.5级(通过非线性修整方可达到0.5级);
8)、重复性:指示值的0.2%;
9)、表体材料:ICr18Ni9Ti;
10)、压力损失:△=1.2×r×V2×10-6 式中:△P-压力损失 r-被测的流体密度(Kg/m3) v-管内平均流速(m/s)
11)、环境温度:-20℃~ 55℃(特殊要求定货说明)
12)、环境湿度:≤90%RH
13)、大气压力:86-106KPa
14)、外供电源:3.6~224VDC
15)、内供电源:3~4.5VVDDC
16)、工作电源:80/A
17)、工作电压:2.7~3.6v
18)、工作频率:0.1~3000H
19)、信号远传距离:100mm
20)、信号输出:脉冲输出(外供电源)电流输出4~20mADC(两线制外供24VDC电源)脉冲输出与电流输出只能选一种方式。

(二) 规格及测量范围





公称通径DN(mm)

流量范围 (m 3 /h)

液体

气体

蒸汽

10

0.2-2

1.5-20

2-20

15

0.3-3

2.5-20

3-30

25

1-10

7.5-60

10-100

40

3-30

18-150

30-300

50

4-40

30-240

40-400

80

10-100

75-600

100-1000

100

20-200

125-1000

200-2000

150

45-450

250-2000

450-4500

200

80-800

500-4000

800-8000

250

120-1200

750-6000

1200-12000

300

160-1600

1000-8000

1600-16000
