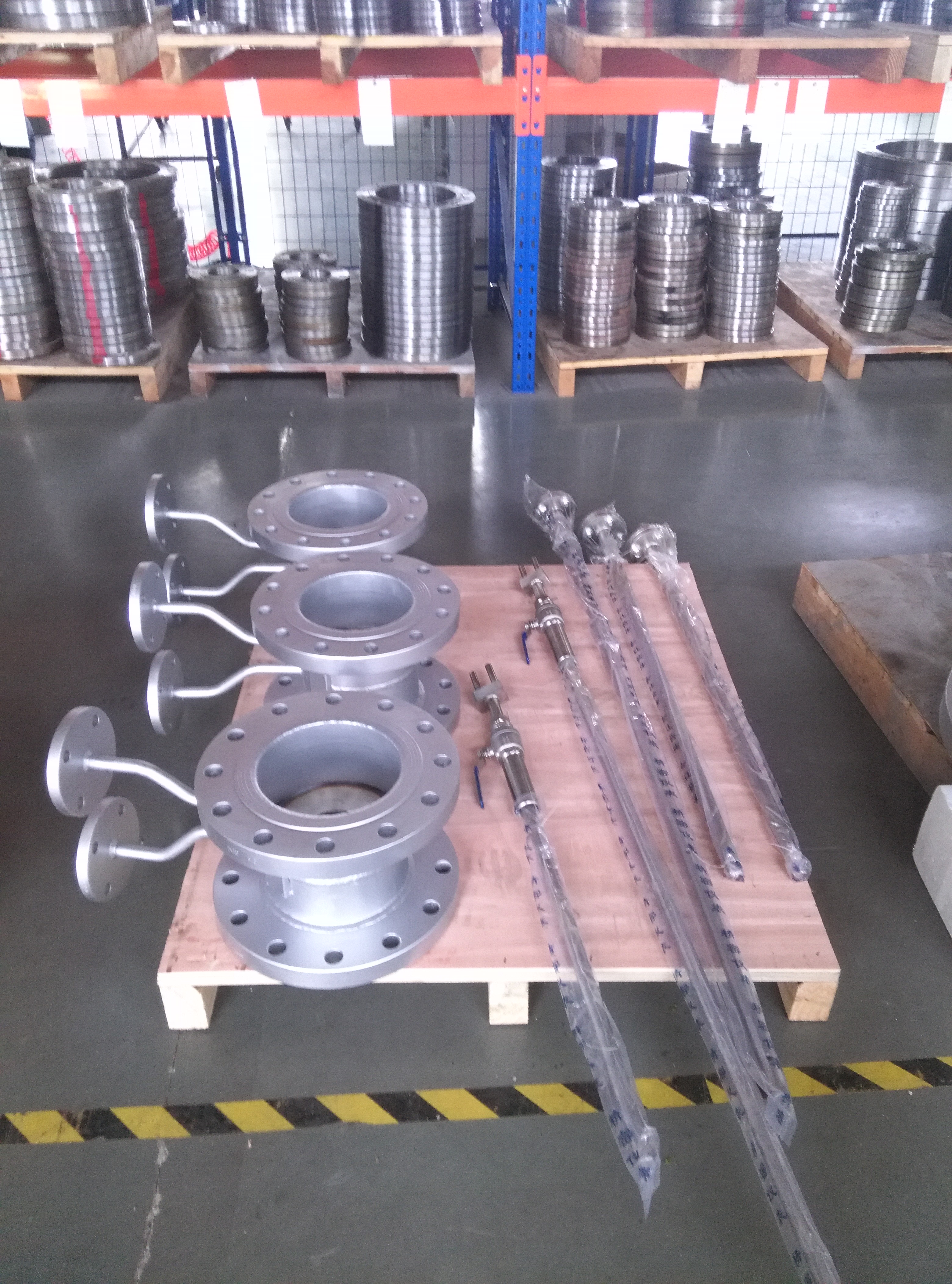

一. LG系列节流孔板流量计特点

1.一体化式结构、流量测量

2.测量精度高，量程比宽

3.*小压差可达30mmH2O

4.耐高温、高压，可适用于各种工况条件

5.智能变送、温/压全工况自动补偿

6.开放式数字平台，多用途串行接口，现场总线结构，HART通讯协议

7.现场数显、信号远传兼容，模拟量和数字化双向通迅共存，方便系统组建和入网



二.LG系列节流孔板流量计技术参数

1.口 径：DN25～DN1000（mm）

2.精 度：±1%FS

3.量 程 比：标准1：13，扩展1：30

4.工作压力：≤42.0MPa

5.介质温度：-40oC～450oC

6.介质粘度：≤30CP(相当于重油)

7.β值：0.2～0.8

8.连接方式：法兰或夹装式

9.法兰标准：

DN≤600mm, PN2.0～PN26,HG20616;PN32,HG20618;

DN>600mm,PN2.0～PN15,HG20623.

也可按用户提供的法兰标准制造。

10.材 质：主体、孔板、取压管、三阀组：不锈钢；直管段及连接法兰：碳钢或不锈钢

11.安装方式：水平或垂直。

12.智能差压变送器：输出：4～20mA.DC 或数字信号；电源：24V.DC;

防爆等级：dⅡCT5.6、iaⅡCT4-6;防护等级：IP67

表头：盲表和数显表两种

三.节流孔板流量计测量原理

当充满管道的流全经孔板时，将产生局部收缩，流束集中，流速增加，静压力降低，于是在孔板前后产生一个静压差，该压力差与流量存在着一定的函数关系，流量越大，压力差就越大。

通过导压管将差压信号传递给差压变送器，智能差压变送器将差压信号及流体温/压信号进行自动补偿和智能变送。输出4～20mA.DC模拟信号或脉冲信号、实现对流体的测量。

取压方式，常用的取压方式有三种：

角接取压（环室、钻孔）、 法兰取压、 D-D/2径距取压

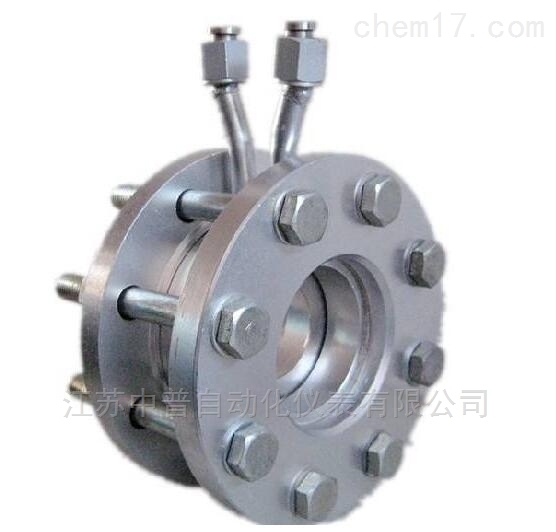

四.节流孔板流量计流量计结构

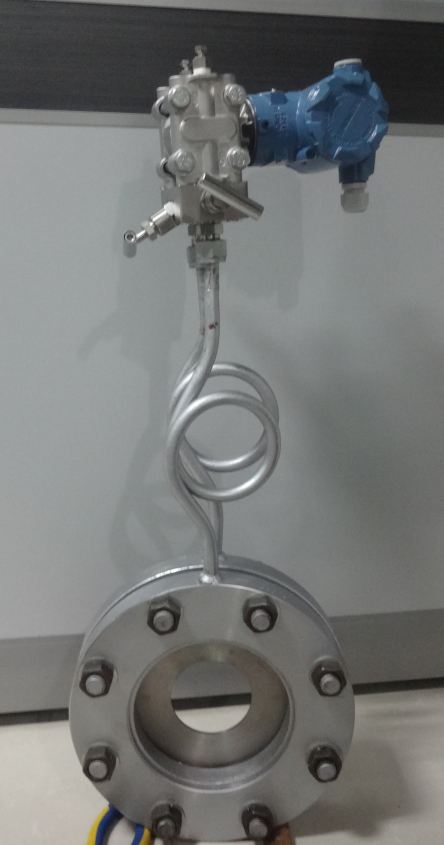

1． 结构LG系列一体化智能孔板流量计，由孔板取压装置、三阀组、智能差压变送器及温/压传感器等主要部分组成。

2． 三阀组的作用

l 可使一体化结构牢固，减少泄漏点；

l 可在线确认变送器的零点与修正；

l 一旦变送器出现故障需要检修或更换时，可在不中断工艺情况下进行，操作非常方便。

u 调零、更换变送器时，三阀组阀门操作程序：

l 置F1、F3阀于“全闭”位置（顺时针方向拧紧）

l 将F2阀置于“微开”位置（逆时针拧二圈）；

l 二个阀门开关状态确认无误后，即可进行调零或检修或更换。

u 变送器重新投运时，三阀组阀门操作程序：

l 先“关闭”F2阀门；

l 置F1、F3阀门于“全开”位置。变送器即可进入运行状态。

u 在如下情况下，均可选用三阀组

l 为减少过程泄漏点

l 不允许中断工艺过程

l 方便变送器检查或更换

3． 温/压传感器

温/压传感器用以传输被测流体的温度与压力信号，由智能差压变送器实现温/压全工况的自动补偿，以得到真实、准确的流量。

4． 智能差压变送器

型号：1151、3351、EJA、FX-2、FCX-A/C及霍尼韦尔ST3000系列等

节流装置适用范围 ：

1. 公称直径： 15 mm ≤DN≤1200mm
2. 公称压力：PN≤10MPa
3. 工作温度：－50℃≤t≤550℃
4. 量程比：1:10， 1:15
5. 精度：0.5级，1级
