外夹式超声波流量计厂家

型号:ZP-LBYW

产品时间:2020/4/30 15:31:31

简要描述:

外夹式超声波流量计利用了低电压、多脉冲发射接收原理,采用双平衡信号差分发射、接收技术和硬件参数无关化设计方法;通过选用国际上大规模集成电路和**的SMD贴装焊接工艺生产而成。

详细介绍

外夹式超声波流量计利用了低电压、多脉冲发射接收原理,采用双平衡信号差分发射、接收技术和硬件参数无关化设计方法;通过选用国际上大规模集成电路和**的SMD贴装焊接工艺生产而成。确保每台出厂的流量计都具有相同的性能。灵活多变的中文显示主机(壁挂F1标准型、壁挂F2防爆型、盘装S型、壁挂FN网络型)满足各种不同的工业现场。简单方便的传感器易于现场人员安装维护。

超声波流量计超声波流量计超声波流量计

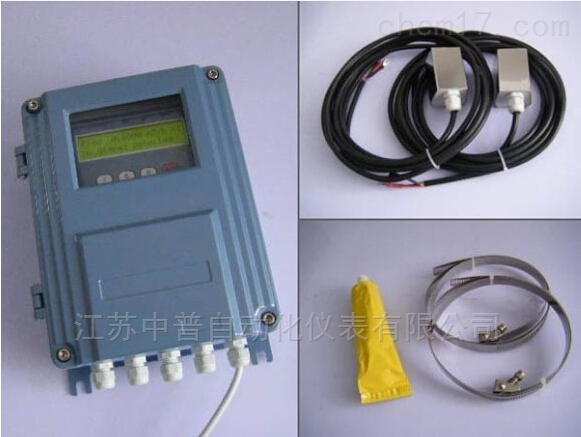

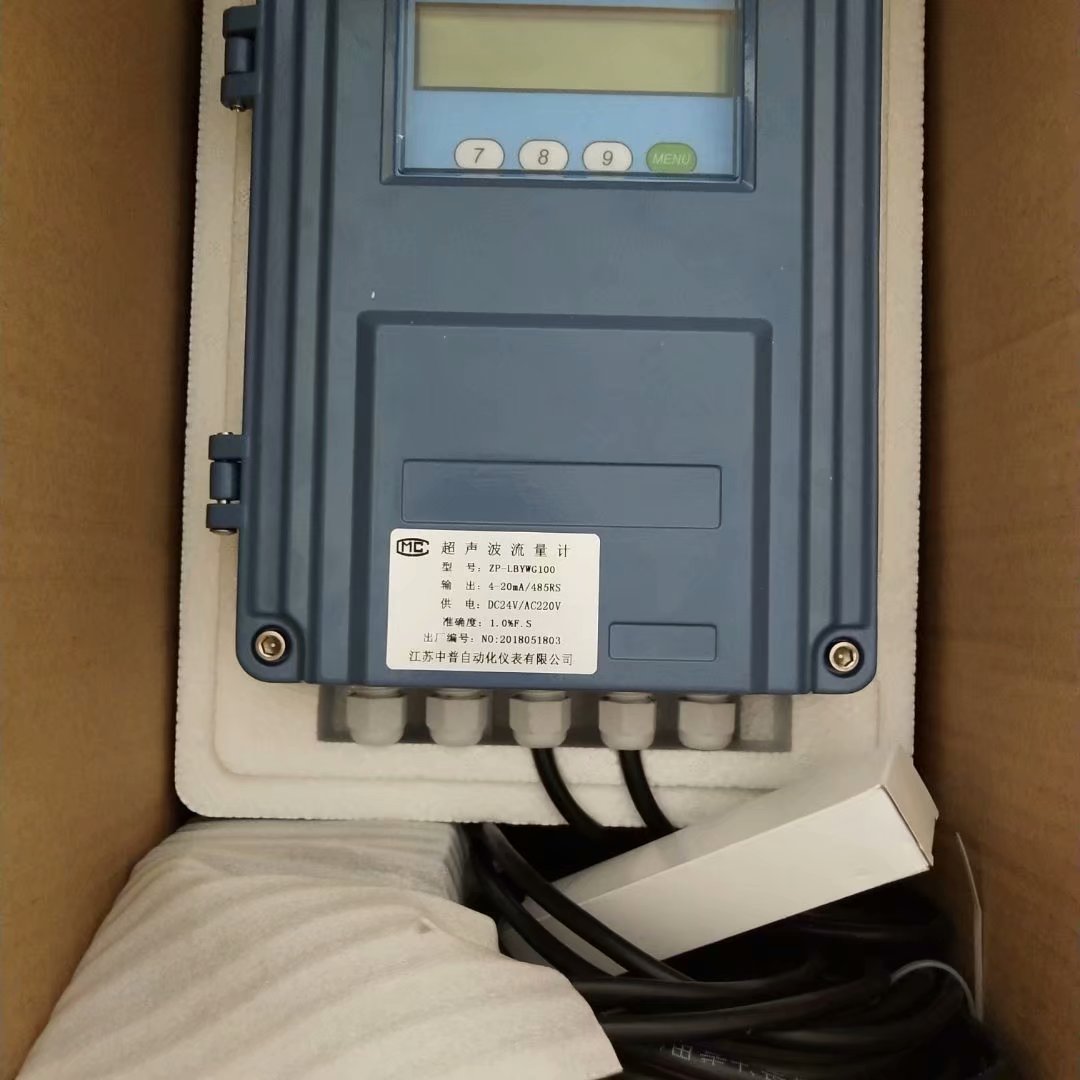

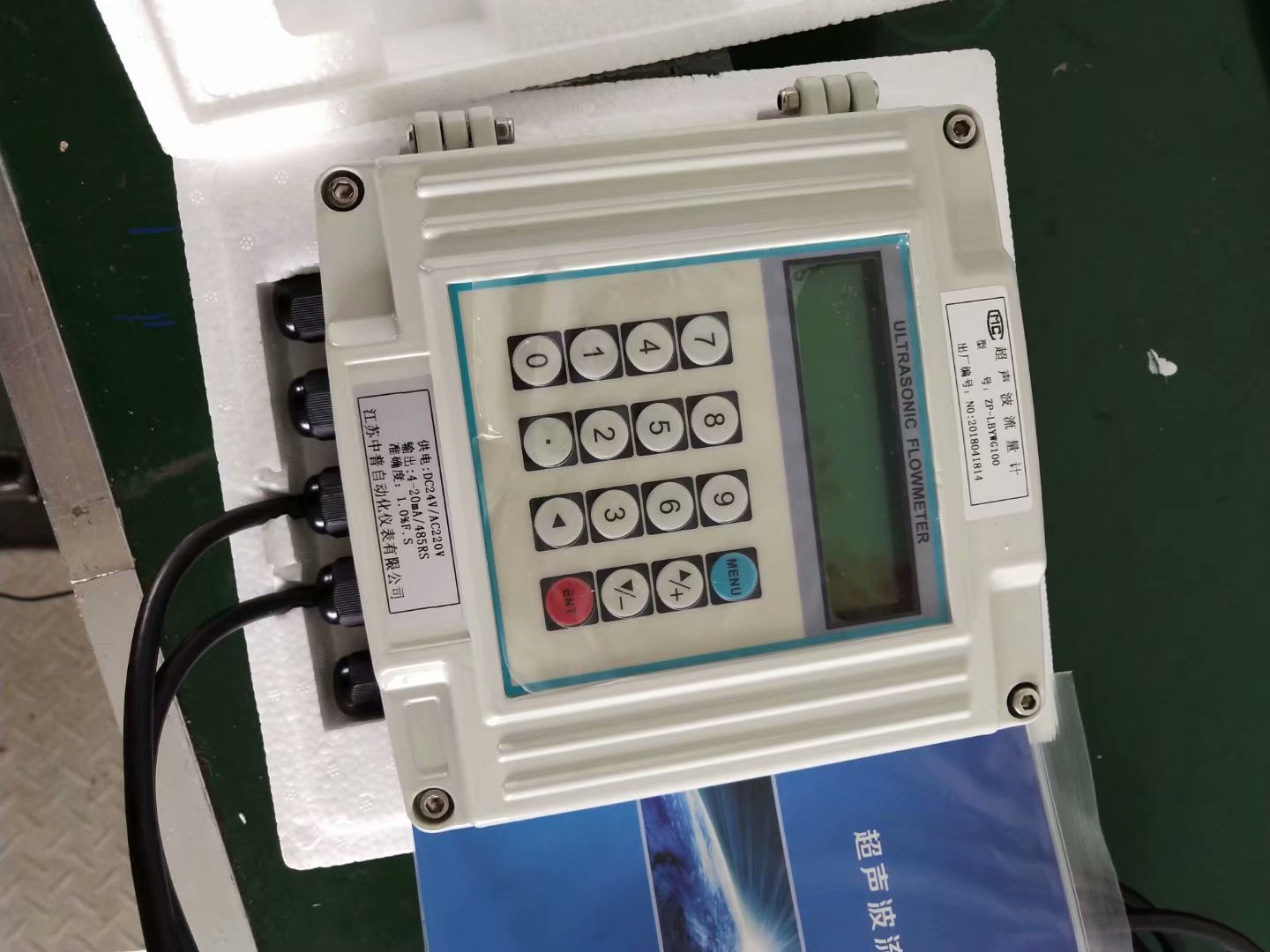

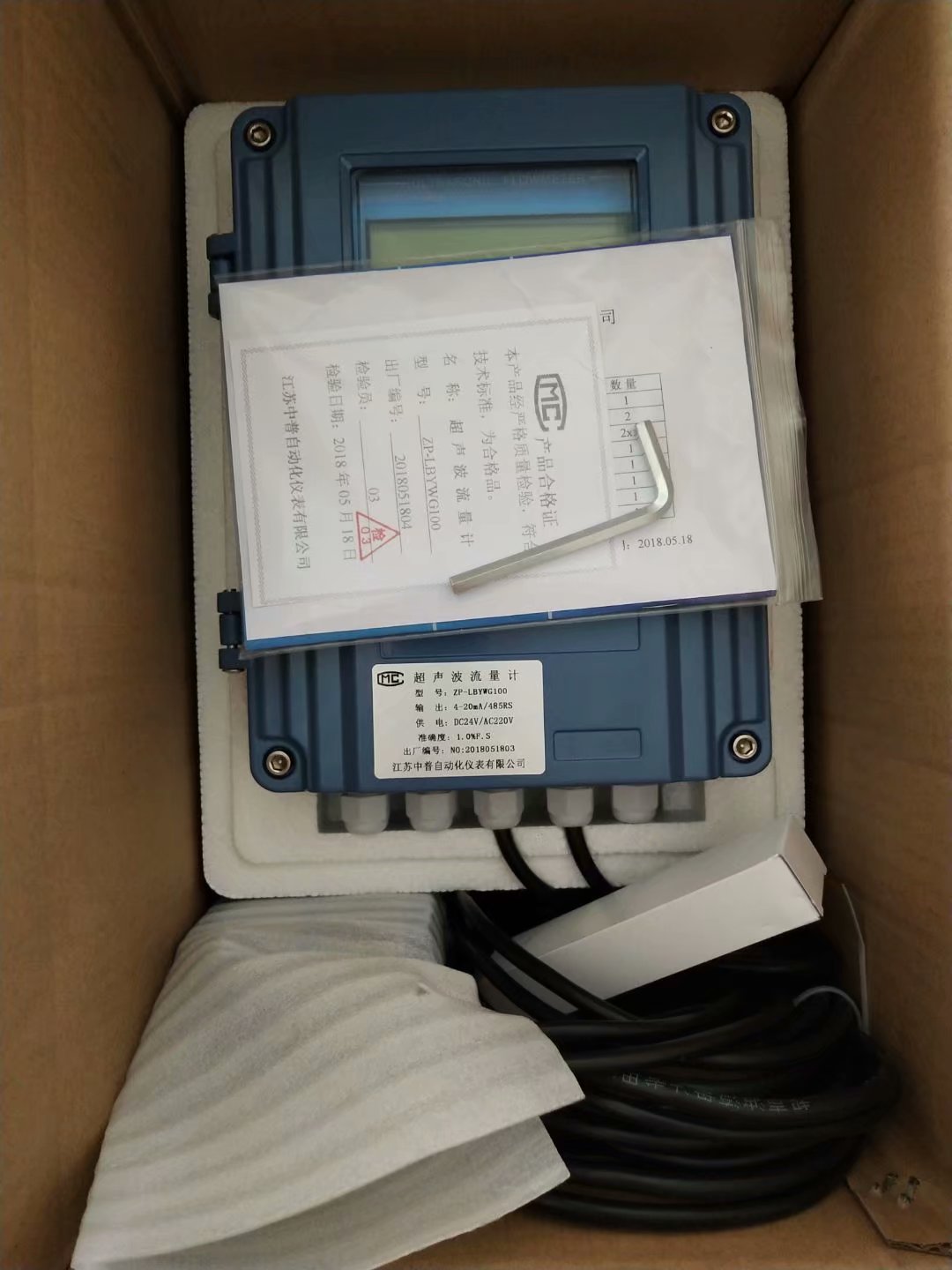

 壁挂主机防爆型主机盘装型主机外夹式传感器高温传感器

  项目

  外夹式超声波流量计性能/参数

  测量主机

  准确度

  1.0%

  重复性

  0.2%

  流速范围

  0-64m/s

  测量周期

  500mS(每秒2次,每个周期采集128组数据)

  测量原理

  超声波时差原理,4字节IEEE754浮点运算

  显示接口

  可连接2×10背光型汉字或者2×20字符型液晶显示器

  操作

  外接16键轻触键盘以及PC计算机设参软件

  输入

  3路4-20mA输入可选,准确度0.1%,可输入压力、液位、温度等信号,也可以作为数字接口使用

  两路三线制PT100铂电阻输入回路,可实现热量计量功能(焓差法)

  输出

  电流信号(可选模块):4-20mA,阻抗600Ω浮空,准确度0.1%。

  频率信号(可选模块):1-9999Hz之间任选,OCT输出。

  脉冲信号:正、负、净流量及热量累计脉冲,双路OCT输出(其中1路脉冲宽度6~1000ms间可编程,默认200ms)。

  报警信号:双路OCT输出,可选近20种源信号。

  数据接口:隔离RS485串行接口。

  通讯协议

  MODBUS协议、MBUS协议、FUJI扩展协议,推荐使用MODBUS-RTU协议或者MODBUS-ASCII协议

  其它功能

  自动记忆前64日、前32个月、前2年的累积流量和工作状态;自动记忆前16次上、断电时间和流量并可实现自动或手动补加;

  可编程定量控制器(可使用外部输入信号或MODBUS指令启动);

  1个双向串行接口可连接多个如4~20mA、数据记录器等外部设备;

  工作参数可固化到机内的FLASH存储器中,上电时自动调出;

  用户能够通过E-mail传送来的代码文件实现软件升级

  故障自诊断功能。

  故障时间计时器。

  工作电流

  50mA(不连接键盘显示和蜂鸣器不响的条件下)

  备用电池

  使用CR2032,在24VDC断电条件下保持10万小时数据不丢失

  环境温度

  -10℃~70℃(大于此温度范围要求请与厂家联系)

  工作时间

  连续

 外夹式超声波流量计版本号

  CSB12

  CSB13

  CSB14

  CSB15

  电源

  24VDC

  8~30VDC

  24VDC

  85~264VAC/24VDC

  尺寸(mm)

  Φ84

  116×62

  92×36

  150×95

  传感器

  外缚式

  标准S1型,适用管径DN15~100mm

  标准M1型,适用管径DN50~1000mm

  标准L1型,适用管径DN300~6000mm

  高温S1H型,适用管径DN15~100mm

  高温M1H型,适用管径DN50~1000mm

  其它厂家的传感器

  插入式

  测量管道材质不限(不停产安装)适用于管径DN80以上。

  管段式

  π型管段式:适用于管径DN25-DN40,整机测量精度±0.5%

  标准管段式:适用于管径DN50~DN1000,整机测量精度±0.5%

  信号电缆

  专用SEYV75-2屏蔽双绞线缆,出厂标配5米,特定场合单根可加长至500米(不推荐)。

  防护等级

  IP68(可浸水工作)
