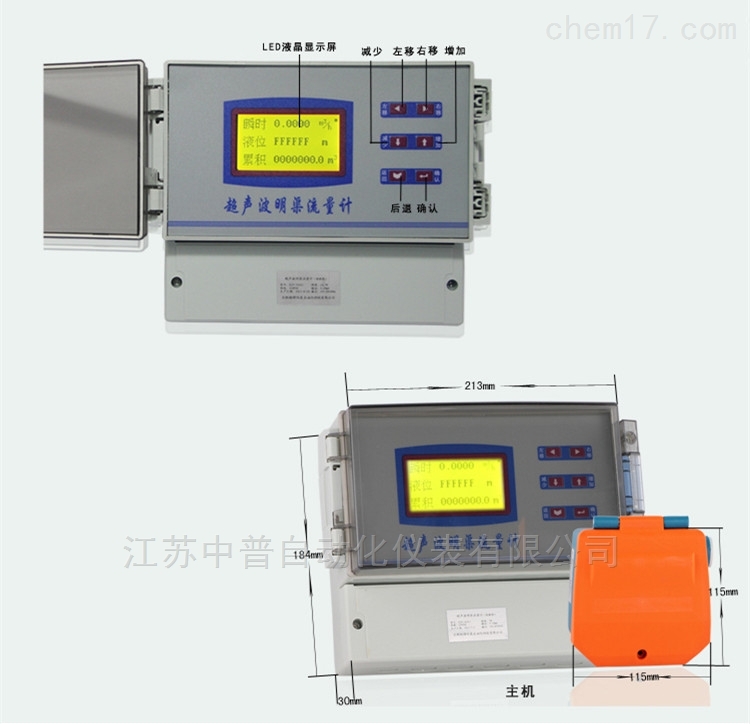

一.超声波明渠流量计的安装使用,要注意那些问题

 正确装置超声波明渠流量计，对确保丈量准确度、延伸外表的运用寿命都是很主要的．下面就超声波明渠流量计的装置条件与运用注意事项做简略介绍

1、变送器应装置在室内枯燥通风处．防止装置在环境温度过高的当地，不应受激烈振荡，尽量避开具有激烈磁场的设备，如大电机，变压器等．防止装置在有腐蚀性气体的场合．装置地址便于检修．这是确保变送器正常运转的环境条件．

2、为了确保变送器丈量管内充溢被测介质，变送器要笔直装置，流向自下而上．尤其是关于液固两相流，有必要笔直装置．若现场只允许水平装置，则有必要确保两电极在同一水平面

3、变送器两头应装阀门和旁路．

4、为了防止搅扰信号，变送器和转换器之间的信号有必要用屏蔽导线传输．不允许把信号电缆和电源线平行放在同一电缆钢管内．信号电缆长度通常不得超越30m．

5、电磁流量变送器的电极所测出的几毫伏沟通电势，是以变送器内液体电位为基础的．为了使液体电位安稳并使变送器与流体坚持等电位，以确保安稳地进行丈量，变送器外壳与金属管两头应有杰出的接地，转换器外壳也应接地．接地电阻不能大于1Ω，不能与其它电器设备的接地线共用。假如不能确保变送器外壳与金属管道杰出触摸，使用金属导线将它们连接起来．再牢靠接地．

6、为了防止流速分相对丈量的影响，流量调节阀应设置在变送器下流．关于小口径的变送器来说，因为从电极中心到流量计进口端的距离已相当于好几倍直径D的长度，所以对上游直管能够不做规则．但对口径较大的流量计，通常上游应有5D以上的直管段，下流通常不做直管段要求．

7、转换器装置地址应防止交、直流强磁场和振荡，环境温度为—20~50℃，不含有腐蚀性气体，相对湿度不大于80％．

二.用途

与量水堰槽配合使用，测量明渠内水的流量。主要用于测量污水厂、企事液单位的污水排放口、城市下水道的流量及灌渠等。

由于本公司仪表采用超声波穿过空气，以非接触的方法测量。因此在粘污、腐蚀性液体情况下，比其他形式的仪表具有更高的可靠性。

三.原理说明

直接测量的物理量是液位。用于明渠测流量时，在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位，再按相应量水堰槽的水位—流量关系反算出流量。

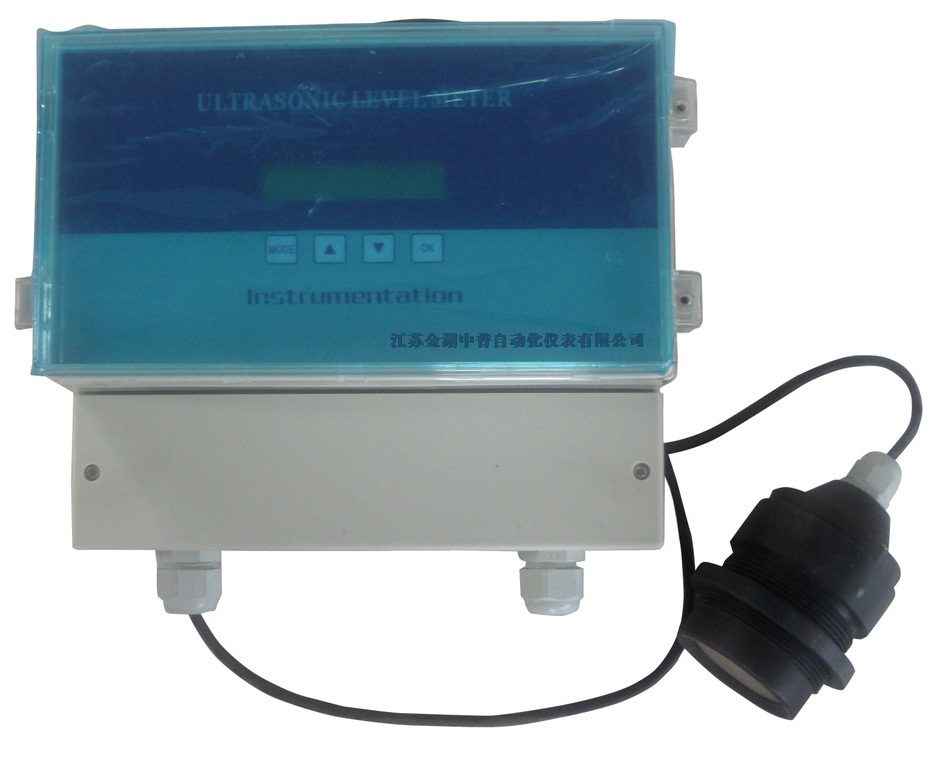

1、超声波测液位原理

发射超声换能器发射出的超声脉冲，通过传播媒质传播到被测液面，经反射后再通过传声媒质返回到接收换能器，测出超声脉冲从发射到接收在传声媒质中传播的时间。再根据传声媒质中的声速，就可以算得从换能器到液面的距离。从而确定液位。

因此我们可以计算出探头到反射面的距离D ＝ C*t/2（除2是因为声波路径要往返的原因，D是距离，C是声速，t是时间）。再通过减法运算就可得出液位值。

2、量水堰槽的测流量原理

流通顺畅的明渠内流量越大，液位越高；流量越小，液位越低（如下图）。通过测量水位可以反算出流量。普通明渠内流量与水位之间的对应关系，受渠道的坡降比和表面的糙度影响。在渠道内安装量水堰槽，产生节流作用，使明渠内的流量与液位有固定的对应关系，这种对应关系主要取决于量水堰槽的构造尺寸，渠道的影响减小至*小
